Diagramme der Sicherungen und Relaiskästen – Peugeot 405
Gilt für Fahrzeuge, die im Laufe der Jahre hergestellt wurden:
1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

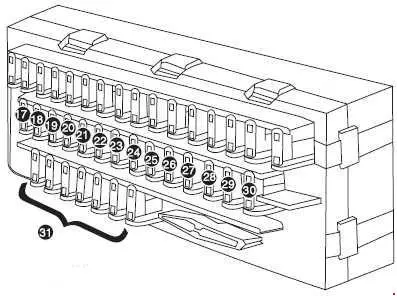

Sicherungskasten in der Instrumententafel.
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite des Fahrers und enthält sechs Ersatzsicherungen und einen speziellen Schraubstock zum Wechseln von Sicherungen.
| Nummer |
Ampere [A] |
Beschreibung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Stromanschluss für Radio/CD-Spieler hinter dem Hauptschalter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Kompressor-Abschaltrelais – Strom nach Deckenlicht-Zeitschalter – Schlüssel hat drei Universal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15 | Hinter dem modulierenden ABS-Leistungsschalter – schnelle Gebläserelais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Kleine LED hinten rechts – Akustische Signalrelais-Beleuchtung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Relais-Lüfter – Strom nach dem Schalter des intelligenten Lüftungssystems | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Airbag-Versorgung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20 | Hupenrelais – Nebelscheinwerfer – Hupe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | – | Bypass: Eingangs-Bypass-Schalter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Kleine Frontleuchten, kleine linke Rückleuchten, Kennzeichenbeleuchtung hinten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Heckscheibenheber – Glas schaltet Beleuchtung ein | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 | MASTER SAFETY in Verbindung mit Abblend- und Fernlicht vorne – Relais für Nebelscheinwerfer vorne/hinten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Rückfahrscheinwerfer – hintere Hinderniswarnanlage – nach dem Einschalten der vorderen Leistungsverstärker – Strom nach dem Schalter des Umgebungstemperatursensors – Strom nach DIAG – Strom nach dem ABS-Alarmrelais. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Kein Verbrauch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Kein Verbrauch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15 | Vordere und hintere LED-Deckenleuchten – Zentralverriegelung – elektrischer Klappspiegel – elektrische Zeitschaltuhren für die feste Decke – Kofferraumbeleuchtung – Relais für den Kofferraumauswurf. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 | Feuerzeug. permanente Stromversorgung nach dem Hauptschalter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Intelligentes Belüftungssystem der Festinstallation – Radio mit Speicher | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Nebelschlussleuchte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Beleuchtung des Armaturenbretts – Frontbeleuchtung der Ampel – Radiotasten auf der Leuchttafel – Lichtsteuerung am Lenkrad (MFC) – Beleuchtung des Feuerzeugs – Lichtsteuerung, elektrische Spiegel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Elektrisch verstellbarer Fahrersitz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | Intelligentes Lüftersystem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Elektrischer Beifahrersitz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Kein Verbrauch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 | Wischermotor – Wischerhebel – Wischerantriebseinheit und Wascherpumpe. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 15 | Vorwärtsgekoppelte Dauerleistungsverstärker – DIAG Dauerleistung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15 | Flash – feste Optionsfelder der Schalttafel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 30 | Heckscheibenheizung – Seitenspiegelheizung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | Bremslichter – Relais zum Anheben der Windschutzscheibe – Stromversorgung der Schalttafel nach dem Schlüsselschalter des Radios | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 30 | Windschutzscheiben-Aufzugschlüssel – Windschutzscheiben-Aufzugschlüssel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15 | Kartenleselicht – Stromversorgung für den Blinkerkreis – Stromrelais – Handschuhfachbeleuchtung – Relais für die Heckscheibenanhebung – Relais für die Heckscheibenanhebungssperre – Heckscheibenanhebungsleuchte – Automatisches Fensterhebersystem – Elektrischer Spiegel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | Ersatz-Sicherungen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sicherungskasten im Motorraum
| Nummer |
Ampere [A] |
Beschreibung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 30 | Motorlüfter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 30 | Motorlüfter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 | Backup-Sicherung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30 | Backup-Sicherung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | Kurzschlussanschluss – Stromzufuhr für Sicherungskasten und Hauptschutzschalter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | Kurzschlussanschluss – Sicherungskasten Stromversorgung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
