Sicherungsdiagramme und Relaiskästen – Jaguar S-Type
Gilt für Fahrzeuge, die im Laufe der Jahre hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

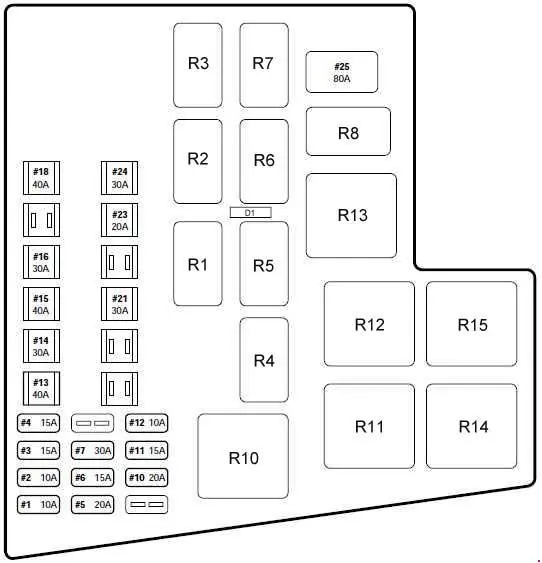

Sicherungskasten im Motorraum (1999-2001).
Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite, neben dem Wischwasserbehälter.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | A/C-Kupplung (Zusatzwasserpumpe – nur V8-Motor) |
| 2 | 10 | Scheibenwaschpumpe |
| 3 | 15 | Nebelscheinwerfer, links und rechts |
| 4 | 15 | Hörner |
| 5 | 20 | Kraftstoffeinspritzung |
| 6 | 15 | Getriebe-Magnetventil |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | 15 | Beheizte Lambda-Sonden;
Relais der Kupplungsspule für die Klimaanlage. |
| 12 | 10 | Spule auf Steckern |
| 13 | 40 | Beheizte Windschutzscheibe links |
| 14 | 30 | ABS-Modul |
| 15 | 40 | Beheizte rechte Windschutzscheibe oder beheizte Scheibenwischer |
| 16 | 30 | Lüftermotor |
| 17 | – | – |
| 18 | 40 | Antriebsstrang-Steuermodul (PCM) |
| 19 | – | – |
| 20 | – | – |
| 21 | 30 | Anlasser-Magnetspule |
| 22 | 30 | Motor ABS |
| 23 | 20 | Wischermotor |
| 24 | 30 | Scheinwerfer-Waschpumpe |
| 25 | 80 | Motor des Kühlgebläses |
| Diode | ||
| D1 | Zugkraftkontrollleuchte | |
| Kurier | ||
| R1 | Wischerrelais hoch/niedrig | |
| R2 | Parken der Scheibenwaschanlage | |
| R3 | Traktionskontrollrelais 2 | |
| R4 | Beschleunigungsrelais | |
| R5 | Hilfsrelais Kühlmittelpumpe (v8) | |
| R6 | Hupenrelais | |
| R7 | Relais für Nebelscheinwerfer | |
| R8 | Kupplungsrelais für den Klimakompressor | |
| R10 | Relais Gebläsemotor | |
| R11 | Scheibenwischer-Standheizungsrelais | |
| Heizungsrelais für die rechte Windschutzscheibe | ||
| R12 | Relais für Windschutzscheibenheizung links | |
| R13 | Power Washing Relay | |
| R14 | Steuerrelais für Antriebsstrang 1 | |
| R15 | Anfahrrelais | |
Sicherungskasten im Motorraum (2002-2008)
Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite, neben dem Wischwasserbehälter.
D – Werkzeug zum Entfernen von Sicherungen.
E – Vorsicherungen
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5 | 2006-2008: ABS B+ |
| F2 | 5 | 2004-2008:
Motormanagementsystem (EMS) (2006-2008); Motorsteuerungsmodul (Batteriestrom) (nur Diesel); Vakuum-Magnetventil (2006-2008). |
| F3 | 20 | 2004-2008:
Zusätzliche Kraftstoffheizung (nur Diesel). |
| F4 | 20 | 2006-2008:
ABS-Ventile, vbatt |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | 50 | 2002-2003:
Versorgung des Motormanagementsystems; 2004-2005: Benzin – Beheizte Lambdasonden, Gaspedal, Zündung, Motorsteuerungsrelais; Diesel – Relais des Motormanagementsystems (2004); 2006-2008: Beheizte Abgas-Sauerstoffsensoren, EMS-Relais für die Zündung; Diesel/Benzin – EMS-Relais, Ladewasserpumpenrelais. |
| F10 | – | – |
| F11 | 30 | Scheinwerferwaschanlage |
| F12 | 20 | Reinigungsmittel |
| F13 | 80 | Kühlgebläse |
| F14 | 15 | HID-Lampe (High Intensity Discharge) mit rechtem Abblendlicht |
| F15 | 15 | Nebelscheinwerfer |
| F 16 | 15 | Hörner |
| F17 | 15 | Einspritzdüsen |
| F18 | 20 | 2002-2005:
Drosselklappenmotor |
| 10 | 2006-2008:
Motorsteuerungs-Zündeinspeisung |
|
| F19 | 10 | 2002-2003:
Zündspule in Zündkerzen; 2004-2005: Benzin – Zündspule an Zündkerzen, Kondensator, HEGO-Relaisspule; Diesel – Druckregelventil, Mengenregelventil (2004); 2006-2008: Diesel – Druckregelventil, Mengenregelventil. |
| 15 | 2006-2008:
Benzin – Zündspule an Zündkerzen |
|
| F20 | 30 | 2002-2005:
Benzin – Lambdasondenheizungen auf der rechten Seite; 2004, 2006-2008: Diesel – Motormanagementsystem Motorsteuergerät. |
| 20 | 2006-2008:
Benzin – Lambdasondenheizungen auf der rechten Seite |
|
| F21* | 5 | *(D1) 2004-2008:
Regensensor-Modul |
| F22* | – | *(D2) Nicht verwendet. |
| F23 | – | – |
| F24 | – | – |
| F25 | 40 | Heizung der rechten Windschutzscheibe (falls vorhanden) oder Standheizung der Scheibenwischer |
| F26 | – | – |
| F27 | 30 | Anlasser-Magnetspule |
| F28 | 30 | ABS-Pumpenmotor |
| F29 | – | – |
| F30 | 40 | Heizung für die linke Windschutzscheibe (falls vorhanden) |
| F31 | 30 | 2002-2005:
ABS-Modul (ABS-Ventile). |
| 50 | 2006-2008:
NOK-Relais |
|
| F32 | 10 | Luftkompressor-Kupplung;
Zusätzliche Kühlmittelpumpe. |
| F33 | 15 | Batterieversorgung für Motorsteuerungsmodul und Getriebesteuerungsmodul;
Diesel – EMS (2006-2008). |
| F34 | 15 | HID-Lampe (High Intensity Discharge) mit linkem Abblendlicht |
| F35 | 30 | 2002-2005:
Heizgerät mit Lambdasonde auf der linken Seite |
| 20 | 2006-2008:
Heizgerät mit Lambdasonde auf der linken Seite |
|
| F36 | 15 | Ladeluftkühlerpumpe (Modell mit Aufladung) |
| F37 | 15 | Luftmengenmesser;
Entlüftungsventil; Kanister-Absperrventil; Einlasskrümmer-Tuningventile (nur V6); AGR-Ventil (nur V8); Luftfilter-Magnetventil (nur V8 S/C); MAF-Sensoren (2004-2008), VGT-Sensoren (2004- 2008); Anschlussabschaltventil (nur Diesel) (2004, 2006-2008). |
| F38 | 10 | Zuführung der Zündung zum Motorsteuermodul (nur Benzin);
Lüftermodul für die Kühlung; A/C-Kupplungsrelais; Glühkerzenmodul (nur Diesel) (2004, 2006-2008). |
| Diode | ||
| D1 | – | |
| D2 | – | |
| D3 | Zündungsrelais | |
| D4 | 2002-2005:
Motorsteuerungsrelais |
|
| Staffel (2002-2003) | ||
| R1 | – | – |
| R2 | 40 | Beheizte Sauerstoffsensoren |
| R3 | 40 | Zündung |
| R4 | 40 | Drosselklappe |
| R5 | 40 | Motormanagementsystem |
| R6 | – | – |
| R7 | 20 | Kühlmittel-Hilfspumpe |
| R8 | 20 | Luftkompressor-Kupplung |
| R9 | – | – |
| R10 | 20 | HID-Lampe – linke Seite |
| R11 | 20 | Nebelscheinwerfer |
| R12 | 20 | Horn |
| R13 | 20 | HID-Lampe – rechte Seite |
| R14 | – | – |
| R15 | 20 | Wischergeschwindigkeit hoch/niedrig |
| R16 | 20 | Wischer-/Parkvorgang |
| R17 | 40 | Heizung für die linke Windschutzscheibe |
| R18 | 40 | Scheinwerfer-Waschpumpe |
| R19 | – | – |
| R20 | 40 | Anlasser-Magnetspule |
| R21 | 40 | Heizung der rechten Windschutzscheibe (falls vorhanden) oder Standheizung der Scheibenwischer |
Sicherungskasten im Fahrgastraum
Der Sicherungskasten im Fahrgastraum befindet sich in der rechten Seitenverkleidung im Fußraum.
| Nummer | Ampere [A] | Beschreibung |
| F1 | 5 | 1999-2001:
Anlasserrelaismagnet über Park/Neutral-Schalter; 2002-2008: Motorsteuerungsmodul/Kristallwellensensor. |
| F2 | 5 | 1999-2001:
Radio |
| F3 | 5 | ABS/Dynamische Stabilitätskontrolle, ACC-Modul (2002-2008) |
| F4 | 5 | Trägheitsschalter (Kraftstoffpumpenrelais, Zündsteuerrelais, hinteres Elektronikmodul);
Kombiinstrument; Schalter für das Cruise-Bremspedal (2002-2003); Unterer Kupplungsschalter (2003); Motormanagement-System (2006-2008); Übersteuerung des Tempomats (2006-2008); Relaisspule des Antriebsstrang-Steuermoduls (PCM) (1999-2001); Transit Relay (1999-2001). |
| F5 | 10 | 2002-2008:
Sicherheitssteuerungsmodul; Airbag-Präsenzsensor; Beifahrer-Airbag-Deaktivierungsleuchte. |
| 5 | 1999-2001:
Automatischer Scheinwerferlicht-Sensor; Schalter für die Traktionskontrolle; Overdrive-Override-Schalter; Beheizte Sitzmodule; Sperre der Bremsenschaltung. |
|
| F6 | 10 | OBDII-Stecker |
| F7 | 5 | 1999-2001:
Fahrertürmodul (DDM); Fahrersitz-Modul (DSM); Antriebsstrang-Steuermodul (PCM); Passives Anti-Diebstahl-System (PATS) LED; Horn; Spiegel der Macht; 2002-2008: Modul für die Fahrertür; Sitzlogik (2002-2003); Batteriebetriebene Sirene; Straßenbenutzungsgebühren (Singapur); Sicherheits-LED. |
| F8 | 5 | Rechter Blinker, Seitenleuchten, Positionsleuchten, Blinker |
| F9 | 10 | Lichtdurchführung auf der rechten Seite, HID-Relaisspule auf der linken Seite |
| F10 | 5 | Linker Blinker, Seitenleuchten, Positionsleuchten, Blinker |
| F11 | 10 | Hauptkabelbaum des linken Scheinwerfers |
| F12 | 15 | 2002-2008:
Waschpumpe |
| 10 | 1999-2001:
Leuchtweitenregulierung |
|
| F13 | 5 | Kombiinstrument |
| F14 | 10 | 1999-2001:
Containment-Steuermodul (Airbag); Zweifaches Modul zur automatischen Temperaturregelung; 2002-2008: Klimatisierungssystem; Zweistufiges adaptives Dämpfungssteuerungsmodul. |
| F15 | 5 | 1999-2001:
Adaptives Dämpfungsmodul (CATS); 2002-2008: Schließen Sie den Zündschalter (RUN) an die Lichtmaschine an; T-Tore; Getriebesteuerungsmodul. |
| F 16 | 10 | 2002-2008:
Beheizte Module für Beifahrer- und Fahrersitz; Elektrochromer Spiegel; Regensensor-Modul; Leuchtweitenregulierung; Bell ACC-Modul (2002-2003); Reifendruckmodul (2004-2007). |
| 5 | 1999-2001:
Schaltermodul für Sitzheizung; Elektrochromer Spiegel; Regensensor. |
|
| F17 | 5 | 1999-2001:
Rückhaltesystem-Steuermodul (Airbag); Warnleuchte der Lichtmaschine; 2002-2008: Kombiinstrument (Airbag-Warnleuchte, Lichtmaschinen-Warnleuchte, Gurtton). |
| F18 | 20 | 1999-2001:
Radio, Mobiltelefon, Navigation; 2002-2008: Radio-Player, Touchscreen/Display. |
| F19 | 15 | Motoren für die Neigung und die Reichweite der Lenksäule |
| F20 | 10 | 1999-2001:
Allgemeines elektronisches Modul (GEM); Klimatisierung; Kombiinstrument; Hinteres elektronisches Steuermodul; 2002-2008: Bereitstellung der Logik für das Kombiinstrument; Klimatisierung; Vorderes Elektronikmodul; Hinteres Elektronikmodul; Elektrische Feststellbremse (2004-2008). |
| F21 | 10 | 1999-2001:
Klappbarer Spiegel; Sonnenblende. |
| F22 | 10 | Batterieversorgung des Fahrertürmoduls (Fahrerseitenspiegel, Schlösser) |
| F23 | 10 | Ampel rechts |
| F24 | 5 | Passives Anti-Diebstahl-System |
| F25 | 10 | Lichtweg auf der linken Seite, Relaisspule auf der rechten Seite HID |
| F26 | 10 | 2002-2008:
Beleuchtung des Schalters der elektrischen Feststellbremse; AM/FM-Antennenverstärker; Motor des Sonnenvorhangs; Relais für Zubehörsteckdose (Zigarettenanzünder und Steckdosenrelais). |
| F27 | 10 | 1999-2001:
Navigationsanzeige; Radio; Telefon; Navigationsmodul; Traffic Master; 2002-2008: Radioplayer; Touchscreen/Display; Navigationsmodul; Sprachsteuerung; VICS (Japan); Schalter in der Mittelkonsole; Telefon-Sendeempfänger (2004-2008) ). |
| F28 | 5 | 1999-2001:
Sicherheitshupe |
| F29 | 5 | 1999-2001:
Sprachsteuerung; Einparkhilfe rückwärts; Sensor für die Zündung des Anhängers; Fahrzeug-Notfallmeldesystem (VEMS); Allgemeines elektronisches Modul (GEM); 2002-2008: Sprachsteuerung; Modul für die Rückfahrhilfe; Telefon-Transceiver; Elektronisches Front-End-Modul. |
| F30 | 10 | 2002-2008:
Leistung des vorderen Elektronikmoduls |
| 5 | 1999-2001:
Allgemeines elektronisches Modul (GEM); Elektrischer Beifahrerspiegel. |
|
| F31 | – | – |
| F32 | 20 | Zubehörrelais (Zigarettenanzünder, Steckdose) |
| F33 | 10 | 1999-2001:
Allgemeines elektronisches Modul (GEM); 2002-2008: Vorderes Elektronikmodul (Instrumentenabblendung, Schalter für Kraftstofffach/Gepäckraum). |
| F34 | – | – |
| F35 | 5 | 1999-2001:
Bremslichtschalter; 2002-2008: Schalter zum Ein- und Ausschalten der Bremse; Schalter für den Tempomat (2002-2003); Unterer Kupplungsschalter (2002, 2004-2008). |
| Relais | ||
| R1 | 40 | Zubehör (Zigarettenanzünder, Steckdose) |
Sicherungskasten für den Gepäckraum (1999-2001).
Der Sicherungskasten befindet sich im Kofferraum, gegenüber der Batterie.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Entriegeln des Kofferraumdeckels |
| 2 | 10 | Hinten rechts – Rückfahrscheinwerfer, Blinker, Seitenkonturen, Nebelscheinwerfer, Nummernschild |
| 3 | 10 | Linke Bremsleuchte, Rücklicht, Anhängerkupplungsrelais |
| 4 | 10 | Tankdeckelentriegelung, Kofferraumbeleuchtung |
| 5 | 10 | Höflichkeits- und Kartenbeleuchtung |
| 6 | 10 | Hinten links – Rückfahrscheinwerfer, Blinker, Seitenkonturen, Nebelscheinwerfer |
| 7 | 10 | Bremslicht rechts, Rücklicht |
| 8 | 10 | Bremsleuchte auf Höhe montiert |
| 9 | 5 | Beheizter Spiegel |
| 10 | 5 | Verkehrsmeister |
| 11 | 15 | Sitzwärmer |
| 12 | 5 | Verkehrskuriere |
| 13 | 15 | Modul für adaptive Dämpfung |
| 14 | 5 | Mobil;
CD-Wechsel; Fahrzeug-Notfall-Benachrichtigungssystem (VEMS). |
| 15 | 5 | Lichtmaschinensensor |
| 16 | 20 | Dach öffnen |
| 17 | 15 | Kraftstoffpumpe |
| 18 | 20 | Subwoofer-Verstärker |
| 19 | 20 | Elektronisches Modul hinten (REM) – Fenster hinten links |
| 20 | 30 | Fahrertürmodul (DDM) – Fahrerfenster |
| 21 | 30 | Lendenwirbelstütze des Fahrersitzes |
| 22 | 30 | Zündung |
| 23 | 30 | Geschaltete Systemleistung 4 |
| 24 | 30 | Geschaltete Systemleistung 3 |
| 25 | 40 | Primäre Anschlussdose (PJB) |
| 26 | 20 | Allgemeines Elektronikmodul (GEM) – Beifahrerfenster |
| 27 | 30 | Geschaltete Systemleistung 1 |
| 28 | 30 | Lendenwirbelstütze für Beifahrersitz |
| 29 | 30 | Entfrosten der Heckscheibe |
| 30 | 20 | Elektronisches Modul hinten (REM) – Fenster hinten rechts |
| 31 | 20 | Zündung |
| 32 | 30 | Geschaltete Systemleistung 2 |
| Diode | ||
| D1 | – | |
| D2 | Diode für Kraftstoffpumpe | |
| Relais | ||
| R1 | Geschaltetes Systemleistungsrelais 1 | |
| R2 | Geschaltetes Systemleistungsrelais 2 | |
| R3 | Relais für beheizte Hintergrundbeleuchtung | |
| R4 | Geschaltetes Systemleistungsrelais 3 | |
| R5 | Geschaltetes Systemleistungsrelais 4 | |
| R6 | Schaltsperrenrelais | |
| R7 | Kraftstoffpumpenrelais | |
Sicherungskasten für den Gepäckraum (2002-2008)
Der Sicherungskasten befindet sich im Kofferraum, gegenüber der Batterie.
| Nummer | Ampere [A] | Beschreibung |
| F1 | 40 | 2002-2003:
Batteriestromversorgung für OBDII-Stecker; 2004-2008: Sicherungskasten im Fahrgastraum – Batteriestrom. |
| F2 | 20 | 2002-2003:
Steckdose für Zubehör |
| 30 | 2004-2008:
Zigarettenanzünder und Steckdosenrelais |
|
| F3 | 20 | Zündung |
| F4 | 20 | Anheben/Absenken der linken Heckscheibe |
| F5 | 20 | Anheben/Absenken des Fahrerfensters |
| F6 | 20 | Anheben/Absenken der Beifahrerwindschutzscheibe |
| F7 | 20 | Anheben/Absenken der rechten Heckscheibe |
| F8 | – | – |
| F9 | – | – |
| F10 | 30 | Lüftermotor |
| F11 | 30 | Beifahrersitz |
| F12 | 30 | System-Netzschalter 1 Relais |
| F13 | 30 | System-Netzschalter 2 Relais |
| F14 | 30 | System-Netzschalter 3 Relais |
| F15 | 30 | Fahrersitz |
| F 16 | – | – |
| F17 | – | – |
| F18 | 30 | Fahrersitz |
| F19 | 30 | Beifahrersitz |
| F20 | 30 | System-Netzschalter 4 Relais |
| F21 | 30 | Beheizte Heckscheibe, beheizte Außenspiegel (2002-2003; 2006-2008) |
| F22 | – | – |
| F23 | 30 | Kraftstoffpumpen |
| F24 | 5 | 2004-2008:
Reifendruckmodul |
| F25 | 5 | 2004-2008:
CD-Spieler |
| F26 | 15 | Adaptive Dämpfung |
| F27 | – | – |
| F28 | 30 | Ferngesteuerter Audio-Leistungsverstärker |
| F29 | 10 | Telefon, automatischer CD-Wechsler (2002-2003);
Navigation; Stimme (2002-2003); VICS (nur Japan). |
| F30 | 5 | Lichtmaschinensensor (nur V8 S/C und Diesel) |
| F31 | 20 | Schiebedach-Steuermodul |
| F32 | 10 | Fahrersitz |
| F33 | 5 | Verkehrskuriere |
| F34 | 15 | 2002-2003:
Heizmodul links/rechts Sitz |
| 20 | 2004-2008:
Heizmodul links/rechts Sitz |
|
| F35 | 30 | Elektrische Feststellbremse |
| F36 | – | – |
| F37 | 10 | Beifahrersitz |
| F38 | – | – |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 5 | 2002-2003:
Beheizte Außenspiegel für Fahrer und Beifahrer |
| 10 | 2004-2008:
Beheizte Außenspiegel für Fahrer und Beifahrer |
|
| F43 | – | – |
| F44 | 10 | Rückfahrscheinwerfer links, Nebelschlussleuchte (2002), Blinker, Seitenumriss, Relais und Abschleppmodul |
| F45 | – | – |
| F46 | 10 | Kofferraumabdeckung und Innenbeleuchtung;
Magnetventil für die Kraftstoffbefüllung. |
| F47 | 15 | Hinteres Elektronikmodul;
Kraftstoffpumpensteuerung (nur Benzin); Kraftstoffpumpenheber (nur Diesel). |
| F48 | 10 | Rückfahrscheinwerfer rechts, Nebelscheinwerfer (2002), Blinker, Seitenumriss, Nummernschild |
| F49 | 15 | Zusätzliches Kraftstoffpumpenmodul (nur S/C) |
| F50 | 5 | Verkehrskuriere |
| F51 | 5 | ACC |
| F52 | 5 | Elektrische Feststellbremse |
| F53 | 10 | Rechte hintere Brems- und Rückleuchten;
Hohes Bremslicht; Nebelscheinwerfer (2003-2008). |
| F54 | – | – |
| F55 | 10 | Türleuchten, Deckenleuchten, Kartenleseleuchten, Baldachinleuchten, Pfützenleuchten, Handschuhfachleuchten, Garagentoröffner |
| F56 | 15 | 2004-2008:
Zigarettenanzünder |
| F57 | 10 | Linke hintere Brems- und Rückleuchten, Nebelscheinwerfer (2003 -2008) |
| F58 | 20 | 2004-2008:
Stromanschluss |
| F59 | 15 | Hinteres Elektronikmodul;
Schlösser der Hintertür und der Beifahrertür;
Kofferraum-Magnetventil; Lenksäule (2002-2003). |
| LED | ||
| D1 | Kraftstoffpumpenrelais | |
| D2 | – | |
| Staffel (2002-2003) | ||
| R1 | 40 | Beheizte Heckscheibe |
| R2 | 40 | Wechseln Sie das Leistungsrelais von System 1 |
| R3 | – | – |
| R4 | 40 | Wechseln Sie das Leistungsrelais von System 3 |
| R5 | 40 | Schaltanlage Leistungsrelais 4 |
| R6 | – | – |
| R7 | 70 | Lüftermotor |
| R8 | 20 | Freisetzung von Kraftstoff |
| R9 | – | – |
| R10 | 40 | Zubehör |
| R11 | 40 | System 2 Leistungsrelais wechseln |
| R12 | – | – |
| R13 | – | – |
| R14 | – | – |
| R15 | 40 | Kraftstoffpumpe |
