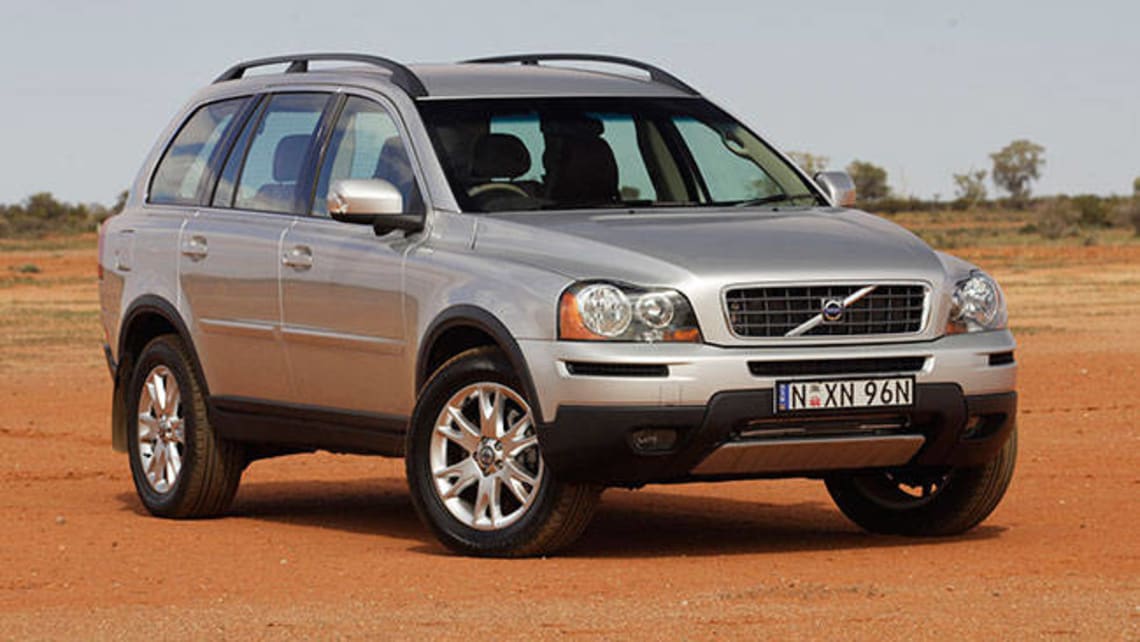

Volvo XC90 mk1 (2007) – Sicherungskastenplan
Jahr der Herstellung: 2007.
Anzünder-Sicherung (Steckdose) im Volvo XC90 (2003). Die Sicherung 11 befindet sich im Sicherungskasten im Fahrgastraum (hinter der Kunststoffabdeckung auf der Fahrerseite).
Sicherungen im Motorraum
| Nein. | Beschreibung | Ampere [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Scheinwerferwaschanlagen | 35 |
| 4 | – | – |
| 5 | Zusätzliche Beleuchtung (optional) | 20 |
| 6 | Anfahrrelais | 35 |
| 7 | Reinigungsmittel | 25 |
| 8 | Kraftstoffpumpe | 15 |
| 9 | Getriebesteuerungsmodul (V8 und 6-Zylinder) | 15 |
| 10 | Zündspulen;
Motorsteuerungsmodul. |
20 |
| 11 | Beschleunigungssensor;
Klimakompressor; Elektronischer Gehäuselüfter. |
10 |
| 12 | Motorsteuerungsmodul;
Einspritzdüsen; Luftmassenstromsensor. |
15 |
| 13 | Choke-Steuerung (V8);
Einlasskrümmer-Stellglied (6-Zyl.). |
10 |
| 14 | Beheizter Sauerstoffsensor | 20 |
| 15 | Entlüftung des Kurbelgehäuses;
Solenoid-Ventile; Anschluss an die Klimaanlage; Leckdiagnose; Motorsteuerungsmodul (V8, 6-Zyl.); Luftstromsensor (V8). |
15 |
| 16 | Scheinwerfer für Abblendlicht auf der Fahrerseite | 20 |
| 17 | Abblendlicht auf der Beifahrerseite | 20 |
| 18 | – | – |
| 19 | Stromversorgung für das Motorsteuerungsmodul;
Motorrelais. |
5 |
| 20 | Parkleuchten | 15 |
| 21 | – | – |
Sicherungen im Fahrgastraum an der Kante des Armaturenbretts
Die Sicherungen befinden sich in der Zugangsverkleidung am Rand des Armaturenbretts auf der Fahrerseite
| Nein. | Beschreibung | Ampere [A] |
| 1 | Gebläse – Heizungsanlage | 30 |
| 2 | Klangverstärker | 30 |
| 3 | Elektrisch betriebener Fahrersitz (optional) | 25 |
| 4 | Elektrischer Beifahrersitz (optional) | 25 |
| 5 | Fahrertür –
Zentralverriegelung, elektrische Fensterheber, Außenspiegel. |
25 |
| 6 | Beifahrertür –
Zentralverriegelung, elektrische Fensterheber, Außenspiegel. |
25 |
| 7 | – | – |
| 8 | Radio;
CD-Spieler; Rücksitz-Multimedia (RSE). |
15 |
| 9 | Volvo-Navigationssystem (optional);
Sirius-Satellitenradio (optional). |
10 |
| 10 | On-Board-Diagnose;
Lichtschalter; Lenkradwinkelsensor; Modul für das Lenkrad. |
5 |
| 11 | Zündschalter, SRS;
Motorsteuerungsmodul (V8, 6-Zyl.); Wegfahrsperre; Getriebesteuerungsmodul (V8, 6-Zyl.) |
7,5 |
| 12 | Beleuchtung an der Decke;
Oberes elektronisches Steuermodul. |
10 |
| 13 | Dach zum Öffnen (optional) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Sicherungskasten im Fahrgastraum, hinter Kunststoffabdeckung, Fahrerseite
Dieser Sicherungskasten befindet sich hinter der Kunststoffabdeckung unter dem Lenkrad.
| Nein. | Beschreibung | Ampere [A] |
| 1 | Beheizter Beifahrersitz | 15 |
| 2 | Beheizter Fahrersitz | 15 |
| 3 | Horn | 15 |
| 4 | – | – |
| 5 | Tonanlage | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Alarmsirene | 5 |
| 9 | Stromversorgung für den Bremslichtschalter | 5 |
| 10 | Armaturenbrett;
Klimatisierung; Elektrisch betriebener Fahrersitz; Beifahrergewichtssensor. |
10 |
| 11 | 12-V-Steckdose – Vorder- und Rücksitze | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | ABS, STC / DSTC | 5 |
| 16 | Servolenkung;
Aktives BiXenon-Scheinwerferlicht (optional). |
10 |
| 17 | Nebelscheinwerfer
auf der Fahrerseite (fakultativ). |
7,5 |
| 18 | Nebelscheinwerfer
auf der Beifahrerseite (optional). |
7,5 |
| 19 | – | – |
| 20 | Kühlmittelpumpe (V8) | 5 |
| 21 | Getriebesteuerungsmodul | 10 |
| 22 | Fahrlicht auf der Fahrerseite 1 | 10 |
| 23 | Fahrlicht auf der Beifahrerseite | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Elektrischer Beifahrersitz (optional) | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Vakuumpumpe | 20 |
| 34 | Pumpe – Windschutzscheiben- und Heckscheibenwaschanlage | 15 |
| 35 | – | – |
| 36 | – | – |
Sicherungen im Kofferraum
Die Sicherungen im Laderaum befinden sich hinter der Platte auf der Fahrerseite des Laderaums.
| Nein. | Beschreibung | Ampel [A] |
| 1 | Unterstützende Lichter | 10 |
| 2 | Parkleuchten;
Nebelscheinwerfer; Beleuchtung des Laderaums; Beleuchtung des Nummernschilds; Bremslichtdioden. |
20 |
| 3 | Zubehör | 15 |
| 4 | – | – |
| 5 | Hinteres Elektronikmodul | 10 |
| 6 | Fond-Entertainment-System (Zubehör) | 7,5 |
| 7 | Anhängerverkabelung (30 Drähte) | 15 |
| 8 | 12-V-Steckdose im Kofferraum | 15 |
| 9 | Hintere Beifahrertür –
Glasheben, Windschutzscheiben-Deaktivierungsfunktion. |
20 |
| 10 | Hintere Tür auf der Fahrerseite –
Fensterheber, Windschutzscheiben-Deaktivierungsfunktion. |
20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Subwoofer (optional);
Klimatisierung im Fond (optional). |
15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Audio-Zubehör | 5 |
| 18 | – | – |
| 19 | Heckscheibenwischer | 15 |
| 20 | Anhängerverkabelung (15 Drähte) – optional | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Allradantrieb | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Parkassistent | 5 |
| 27 | Hauptsicherung:
Anhängerverkabelung, Einparkhilfe, Allradantrieb. |
30 |
| 28 | Zentrale Schließanlage | 15 |
| 29 | Beleuchtung auf der Fahrerseite des Anhängers:
Standlicht, schalten Sie die Signale ein. |
25 |
| 30 | Beleuchtung der Beifahrerseite des Anhängers:
Bremslicht, Nebelscheinwerfer, Indikator (optional). |
25 |
| 31 | Hauptsicherung:
Sicherungen 37 und 38 |
40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Beheizte Heckscheibe | 20 |
| 38 | Beheizte Heckscheibe | 20 |
