Volkswagen Caddy – Sicherungskastenplan
Jahr der Herstellung: 2005, 2006, 2007, 2008, 2009.
Zigarettenanzünder-Sicherung (Steckdose) im Volkswagen Caddy Die Sicherung 47 befindet sich im Sicherungskasten des Motorraums.

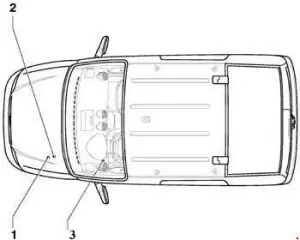

Standort
- Sicherungen im Sicherungshalter A -SA- (in der Elektronikbox, linke Seite im Motorraum)
- Sicherungen im Sicherungshalter B -SB- (linke Seite im Motorraum)
- Sicherungen im Sicherungshalter C -SC- (links unter der Instrumententafel)
Lage des Sicherungshalters A (A -SA-)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 150 | Lichtmaschine -C- 90A / 110A |
| 1 | 200 | Lichtmaschine -C- 140A |
| 2 | 80 | Steuermodul für die Servolenkung -J500-;
Elektromechanischer Servolenkungsmotor -V187-; |
| 3 | 50 | Kühlerlüftersteuerung -J293- ;
Steuerung des Kühlerlüfters -V7-; Rechtes Kühlmittelgebläse -V35-; Wärmeschalter Kühlerlüfter -F18-; Kühlerlüfter -V7-. |
| 3 | 80 | Kühlerlüfter-Steuergerät -J293-1 ) |
| 4 | 50 2)
80 3) |
Bordseitiges Leistungssteuergerät -J519-. 2);
Freigabe Relaiskontakt X -J59-. 2); Sicherung 7 im Sicherungshalter -SC7-; Sicherung 8 im Sicherungshalter -SC8-; Sicherung 28 im Sicherungshalter -SC28- bis -SC33-. |
| 5 | 100 | Nicht verwendet (Mai 2005 bis November 2006);
Sicherungen im Sicherungshalter C -SC-. (Stand: November 2006); Sicherung 20 im Sicherungshalter -SC20- bis -SC24-; Sicherung 42 im Sicherungshalter -SC42- bis -SC52- (bis April 2009); Sicherung 42 im Sicherungshalter -SC42- bis -SC53- (ab Mai 2009). |
| 6 | 100 | Sicherungen im Sicherungshalter C -SC- (Mai 2005 bis November 2006);
Sicherung 20 im Sicherungshalter -SC20- bis -SC24-; Sicherung 42 im Sicherungshalter -SC42- bis -SC52-; Nicht verwendet (Stand: November 2006); Hochtemperatur-Leistungsrelais -J360-. (Stand: September 2007); Zusatzluft-Heizelement -Z35-. |
| 6 6) | 50 | Thermisches Niederleistungsrelais -J359- 4);
Zusätzliches Luftheizelement -Z35-. |
| 7 | 50 | Sicherungen im Sicherungshalter C -SC-;
Sicherung 39 im Sicherungshalter -SC39- bis -SC41- 5). |
| 7 6) | 100 | Thermisches Hochleistungsrelais -J360- 5);
Zusätzliches Luftheizelement -Z35-. |
| 1) Nur Modelle mit erhöhter Gebläseleistung 2) Nur Modelle mit Zentralverriegelung 3) Nur Modelle ohne Zentralverriegelung 4) Nur Modelle mit Anhängerkupplung 5) Nur Modelle mit Zusatzluftheizung (PTC) 6) Ab Mai 2008 |
||
Lage des oberen Sicherungshalters in der E-Box (B -SB-)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 15 5 1) |
Elektronisches Steuermodul für die Lenksäule -J527-;
Nicht verwendet (Stand: Mai 2008). |
| 3 | 5 | Bordseitiges Leistungssteuergerät -J519- |
| 4 | 30 | ABS-Steuermodul -J104- |
| 5 | 15 | Mechatronische Einheit für Doppelkupplungsgetriebe -J743- |
| 6 | 5 | Steuergerät am Armaturenbrett -J285-;
Elektronisches Lenksäulensteuergerät -J527- (ab Mai 2008). |
| 7 | 40 | Nicht verwendet (bis Mai 2008);
Klemme 15 Versorgungsspannung Relais 2 -J681- (Stand: Mai 2008). |
| 8 | 15 | Steuermodul mit Display für Radio und Navigationssystem -J503-;
Radio -R-. |
| 9 | 10 5 1) |
Elektronisches Steuermodul für den Betrieb des Mobiltelefons -J412-. |
| 10 | 10 | Motronic-Stromversorgungsrelais -J271- (BUD, BSX);
Begriff. 30 Versorgungsspannungsrelais -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM); Motronic-Steuermodul -J220- (BCA); Motronic-Steuermodul -J623- (BSX, BUD). |
| 11 | 20 | Steuergerät für die Zusatzheizung -J364- |
| 12 | 5 | Datenbus-Diagnose-Schnittstelle -J533- |
| 13 | 25 15 1) |
Motorsteuerungsmodul -J623- (BSX, BUD);
Simos-Steuermodul -J361- (BGU, BSE, BSF). |
| 13 | 30 | Steuermodul für das Diesel-Direkteinspritzsystem -J248- (BDJ, BLS, BJB, BST, BSU, BMM);
Motronic-Steuermodul -J220- (BCA). |
| 14 | 20 | Zündspule 1 mit Endstufe -N70- (BCA, BSX, BUD);
Zündspule 2 mit Endstufe -N127- (BCA, BSX, BUD); Zündspule 3 mit Endstufe -N291- (BCA, BSX, BUD); Zündspule 4 mit Endstufe -N292- (BCA, BSX, BUD); Zündtransformator -N152- (BGU, BSE, BSF, BSX). |
| 15 | 5 | Kraftstoffpumpenrelais -J17- (BDJ, BST, BLS, BSU, BJB, BMM);
Glühkerze -J52- (BDJ, BST); Modul zur automatischen Steuerung der Lichtperiode -J179- (BLS, BSU, BJB, BMM). |
| 15 | 10 | Relais zur Abschaltung der Kraftstoffpumpe -J333- (BSX);
Einspritzzylinder 1 -N30- (BUD); Einspritzzylinder 2 -N31- (BUD); Einspritzzylinder 3 -N32- (BUD); Einspritzzylinder 4 -N33- (BUD); Gaseinspritzventil 1 -N366- (BSX); Gaseinspritzventil 2 -N367- (BSX); Gaseinspritzventil 3 -N368- (BSX); Gaseinspritzventil 4 -N369- (BSX). |
| 16 | 30 | ABS-Steuermodul -J104- |
| 17 | 20 | Bordseitiges Leistungssteuergerät -J519-;
Akustisches Melderelais -J413-; Hochtonhorn -H2-; Basshorn -H7-. |
| 18 | 30 | Spezielles Fahrzeugsteuergerät -J608- |
| 19 | 30 | Wischermotor -V- |
| 20 | 40 | Glühkerze 3 -Q12- (BDJ, BST);
Glühkerze 4 -Q13- (BDJ, BST). |
| 21 | 10 | Heizung Lambdasonde -Z19- (BLS, BMM) |
| 21 | 15 | Lambda-Sondenheizung -Z19- (BGU, BSE, BSF, BCA, BSX, BUD);
Lambdasondenheizung 1 hinter Katalysator -Z29- (BGU, BSE, BSF, BCA, BSX, BUD). |
| 22 | 5 | Bremspedalschalter -F47- (bis Mai 2006);
Kupplungsstellungsgeber -G476-. |
| 23 | 5 | Relais der Sekundärluftpumpe -J299- (BGU, BSE);
Abgasrückführungsventil -N18- (BDJ, BST). |
| 23 | 10 | Abgasrückführungsventil -N18- (BJB, BSU);
Ladedruckregelmagnetventil -N75- (BJB, BLS, BSU, BMM); Umschaltventil für die Abgasrückführung des Heizkörpers -N345- (BJB, BLS, BSU, BMM) Tankabsperrventil 1 -N361- (BSX); Tankabsperrventil 2 -N362- (BSX); Tankabsperrventil 3 -N363- (BSX); Hochdruckventil für die Gasversorgung -N372- (BSX); Tank-Absperrventil 4 -N429- (BSX). |
| 24 | 10 | Abgasrückführungsventil -N18- (BCA);
Einspritzzylinder 1 -N30- (BSX); Einspritzzylinder 2 -N31- (BSX); Einspritzzylinder 3 -N32- (BSX); Einspritzventil Zylinder 4 -N33- (BSX); Aktivkohlefilter-Magnetventil 1 -N80- (BCA, BGU, BSE, BSF, BUD); Höhenverstellbares Ansaugkrümmer-Umschaltventil -N156- (BGU, BSE, BSF); Motor des Ansaugkrümmergriffs -V157- (BDJ, BST); Kühlerlüftersteuerung -J293-; Schutzwiderstand -N235-. |
| 25 | 40 | Bordnetzsteuergerät -J519-, rechter Reflektor |
| 26 | 40 | Bordnetzsteuergerät -J519-, linker Scheinwerfer |
| 27 | 40 | Relais der Sekundärluftpumpe -J299- (BGU, BSE);
Motor der Sekundärluftpumpe -V101-; Glühkerze 1 -Q10- (BDJ, BST); Glühkerze 2 -Q11- (BDJ, BST). |
| 27 | 50 | Modul zur automatischen Steuerung der Lichtperiode -J179- (BJB, BLS, BSU, BMM);
Kerze 1 -Q10-; Segel 2 -Q11-; Kerze 3 -Q12-; Kerze 4 -Q13-. |
| 28 | 40 | Versorgungsspannungsrelais für Klemme 15 2 -J681- |
| 29 | 30 | Steuergerät für die Fahrertür -J386- (nur Modelle mit elektrischen Fensterhebern);
Steuergerät für die Beifahrertür -J387- (nur Modelle mit elektrischen Fensterhebern). |
| 30 | 30 | Sicherungen im Sicherungshalter C -SC- (Fahrzeuge mit Sonderausstattung);
Sicherung 18 im Sicherungshalter -SC18-; Sicherung 19 im Sicherungshalter -SC19-; Sicherung 36 im Sicherungshalter -SC36-; Sicherung 53 im Sicherungshalter -SC53- bis -SC56-. |
| 30 | 50 | Relais mit niedriger Wärmeleistung -J358- (ab September 2007);
Zusatzluft-Heizelement -Z35-. |
| 1) ab Mai 2007 | ||
Lage der Sicherungen im Sicherungshalter C -SC- (Mai 2005 – Mai 2007)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – 10 |
Nicht verwendet (bis Mai 2006);
10-poliger Stecker -T10c- (ab November 2006; nur für Modelle mit elektrischer Schnittstelle). |
| 1 | 10 15 1) |
Zweiwege-Funkschalter -E72- (nur für Spezialfahrzeuge);
Motor läuft ohne Schlüsseltaste weiter -E489- (gilt nur für Sonderfahrzeuge); Sonderfahrzeugsteuergerät -J608- (bis November 2006; gilt nur für Sonderfahrzeuge); 4-poliger Stecker -T4g- (gilt nur für Sonderfahrzeuge). |
| 2 | 5 | Kraftstoffpumpenrelais -J17- (BCA, BGU, BSE, BSF, BUD, BSX);
Klemme 15 Versorgungsspannungsrelais -J329- (BGU, BSE, BSF, BUD, BSX); Datenbus-Diagnose-Schnittstelle -J533-; Motorsteuergerät -J623-. |
| 3 | 5 | Leuchtweitenregulierer -E102-
Motor für die Leuchtweitenregulierung links -V48- Motor für die Leuchtweitenregulierung rechts -V49- Schalter der Antriebsschlupfregelung -E132- (ab November 2006); TCS- und ESP-Taste -E256- (ab November 2006); Schalthebel -E313- (ab November 2006; nur Modelle mit Direktschaltung); Bremslichtschalter -F- (ab November 2006); ABS-Steuergerät -J104- (ab November 2006); Anhänger-Detektor-Steuergerät -J345- (ab November 2006); Steuergerät der Servolenkung -J500- (ab November 2006 .; nur Modelle mit Servolenkung); Steuergerät für den Schalthebelsensor -J587- (ab November 2006 .; nur Modelle mit Direktantrieb); Mechatronikeinheit für Doppelkupplungsgetriebe -J743- (ab November 2006 .; nur Modelle mit Direktantrieb). |
| 4 | 5 | Elektronisches Steuergerät für den Betrieb des Mobiltelefons -J412- (nur Telefonmodelle) |
| 5 | 15 | Luftmassenmesser -G70- (BLS, BSU, BJB, BDJ, BST);
Kurbelgehäuseheizkörper -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB); Rückfahrlichtschalter -F4- (ab November 2006); Betriebsrelais der Zusatzheizung -J485- (ab November 2006; nur Modelle mit Standheizung); 16-poliger Stecker -T16- (ab November 2006; Anschluss für Selbstdiagnose). |
| 5 | 10 | Heizelement für die Kurbelgehäuseentlüftung -N79- (BSX);
Magnetventil des Aktivkohlefiltersystems 1 -N80- (BSX); 16-poliger Stecker -T16- (ab November 2006; selbstdiagnostizierender Stecker); Rückfahrlichtschalter -F4- (ab November 2006); Betriebsrelais der Zusatzheizung -J485- (ab November 2006; nur Modelle mit Standheizung). |
| 6 | 5 | Airbag-Steuergerät -J234-;
Warnleuchte für die Deaktivierung des Beifahrerairbags -K145-. |
| 7 | 5 | Heizungs-/Heizungsausgangsschalter -E16- (nur Modelle mit Sitzheizung und ohne Zentralverriegelung);
Steuergerät der Klimaanlage -J301- (nur Modelle mit Sitzheizung und ohne Zentralverriegelung); Nicht verwendet (Stand: November 2006). |
| 8 | 5 | Linkes Waschmaschinenheizelement -Z20- (nur Modelle ohne Zentralverriegelung);
Rechtsseitiges Waschmaschinenheizelement -Z21- (nur Modelle ohne Zentralverriegelung); Nicht verwendet (seit November 2006). |
| 9 | 10 | Servolenkungssteuergerät -J500- (nur Modelle mit Servolenkung);
Nicht verwendet (Stand: November 2006). |
| 10 | 10 | Rückfahrlichtschalter -F4-;
Betriebsrelais der Zusatzheizung -J485- (nur bei Modellen mit Zusatzheizung); 16-poliger Stecker -T16- (Selbstdiagnosestecker); Nicht verwendet (Stand: November 2006). |
| 11 | – | Nicht verwendet (gilt bis Mai 2006). |
| 11 | 10 | 2-poliger Stecker -T2ab- (nur für Sonderfahrzeuge, verwendet ab Juni 2006). |
| 12 | – | Nicht verwendet (gilt bis Mai 2006). |
| 12 | 5 | Schalter für die Innenbeleuchtung (Taxis)-E115- (nur Taxis);
Taxisignalschalter -E138- (nur für Taxis); Freisprecheinrichtungstaste -E487- (nur für Taxis); Taxischalter -G41- (nur Taxis). |
| 12 | 10 | 2-poliger Stecker -T2ac- (gilt nur für Sonderfahrzeuge);
28-poliger Stecker -T28a- (gilt nur für Sonderfahrzeuge). |
| 13 | 5 | Steuergerät für Anhängererkennung -J345- (nur Modelle mit Anhängerbetrieb und ohne Zentralverriegelung);
Nicht verwendet (Stand: November 2006). |
| 14 | 5 | Schalter der Antriebsschlupfregelung -E132-;
TCS- und ESP-Taste -E256-; ABS-Steuergerät -J104-; Bremslichtschalter -F- (gültig ab Juni 2006) |
| 15 | 5 | Schalthebel -E313- (nur Modelle mit Direktantrieb);
Schalthebelsensor-Steuergerät -J587- (nur Modelle mit Direktantrieb); Mechatronikeinheit für Doppelkupplungsgetriebe -J743- (nur Modelle mit Direktantrieb); Nicht verwendet (Stand: November 2006). |
| 16 | 5 | Ausgangsschalter Heizung/Heizung -E16- (nur Modelle ohne Klimaanlage);
Hochdrucksensor -G65- (nur Modelle mit Klimaanlage); Ölstands- und Temperatursensor -G266- (nur bei Modellen mit flexibler Wartungsintervallanzeige); Steuergerät im Armaturenbrett eingebaut -J285-. |
| 17 | 7.5 | Linke Rückleuchte und Nebelschlussleuchte -M41- (Modelle ohne Zentralverriegelung);
Kontaktschalter für die Nebelschlussleuchte -F216- (nur Modelle mit Anhänger und ohne Zentralverriegelung). |
| 18 | 5 | Nicht verwendet (gilt bis Mai 2006);
Fernsteuerung der Taxialarmanlage, Steuergerät -J601- (nur für Taxis, verwendet ab Juni 2006); 10-poliger Stecker -T10c- (nur bei Modellen mit elektrischer Schnittstelle) (ab November 2006). |
| 19 | 5 | Nicht verwendet (bis Mai 2006);
10-poliger Stecker -T10c- (nur für Modelle ohne elektrische Schnittstelle, ab Juni 2006). |
| 19 | 10 | Taxifahrer -G41- (nur Taxis, Stand: Juni 2006);
Funksprechgerät -R8- (nur für Taxis, in Kraft seit Juni 2006). |
| 20 | 5 | Steuergerät für Automatikgetriebe -J217- |
| 20 | 10 | 10-poliger Stecker -T10c- (ab November 2006; nur für Modelle mit elektrischer Schnittstelle) |
| 21 | 5 10 1) |
Schalthebel -E313- (nur Modelle mit Direktantrieb);
Schalthebelsensorsteuerung -J587- (nur Modelle mit Direktantrieb); Tiptronic-Schalter -F189- (ab November 2006; nur Modelle mit Direktantrieb); Automatikgetriebe -J217- (ab November 2006); 16-poliger Steckverbinder -T16- (ab November 2006 .; Selbstdiagnoseanschluss); Lichtschalter -E1- (ab November 2006 😉 Heizung/Heizungsschalter -E16- (ab November 2006); Steuergerät für die Klimaanlage -J301- (ab November 2006); Fernbedienungsempfänger für Kältemittel-Zusatzheizung -R149- (ab November 2006 .; nur Modelle mit Fernbedienungsempfänger für Kältemittel-Zusatzheizung). |
| 22 | 5 | Fernbedienungsempfänger für Kältemittel-Zusatzheizung -R149- (nur Modelle mit Fernbedienungsempfänger für Kältemittel-Zusatzheizung)
Nicht verwendet (Stand: November 2006). |
| 23 | 10 | Bremslichtschalter -F- (verwendet bis Mai 2006). |
| 23 | 10 | 3-poliger Stecker -T3r- (gilt nur für Sonderfahrzeuge, die ab Juni 2006 verwendet werden). |
| 24 | 10 5 1) |
Lichtschalter -E1- (bis November 2006);
Heizungs-/Heizungsschalter -E16- (bis November 2006); Steuergerät für die Klimaanlage -J301- (bis November 2006); 16-poliger Stecker -T16- (bis November 2006 .; Diagnoseanschluss); Innenraumüberwachungssensor -G273- (ab November 2006); Fahrzeug-Neigungsgeber -G384- (ab November 2006); Akustisches Signal -H12- (ab November 2006). |
| 25 | – | Nicht verwendet |
| 26 | 20 | Einspritzdüse, Zylinder 1 -N30- (BCA, BGU, BSE, BSF, BUD);
Einspritzdüse, Zylinder 2 -N31- (BCA, BGU, BSE, BSF, BUD); Einspritzdüse, Zylinder 3 -N32- (BCA, BGU, BSE, BSF, BUD); Einspritzdüse, Zylinder 4 -N33- (BCA, BGU, BSE, BSF, BUD). |
| 27 | 20 | Nicht verwendet (bis November 2006);
Automatikgetriebe-Steuergerät -J217-, unter der linken vorderen Radkastenverkleidung (ab November 2006). |
| 28 | 5 | Lichtschalter -E1- (Modelle mit Zentralverriegelung) |
| 28 | 20 | Nebelschlusslichtschalter -E18- (ab November 2006; nur Modelle ohne Zentralverriegelung) |
| 29 | 15 | Heckscheibenwischermotor -V12- (nur Modelle mit Heckscheibenwischern) |
| 30 | 5 | Heizungs-/Heizungsausgangsschalter -E16- (nur Modelle mit Sitzheizung und Zentralverriegelung);
Steuergerät der Klimaanlage -J301- (nur Modelle mit Sitzheizung und Zentralverriegelung). |
| 30 | 25 | Lichtschalter -E1- (nur Modelle ohne Zentralverriegelung) |
| 31 | 15 | Bordseitiges Leistungssteuergerät -J519- |
| 32 | 5 | Linkes Scheibenwäscherelement -Z20- (nur Modelle mit Zentralverschluss);
Rechter Scheibenwascher-Heizkörper -Z21- (nur Modelle mit Zentralverschluss). |
| 33 | 40 | Schalter für Heizung/Heizungsausgang -E16-;
Steuergerät für die Klimaanlage -J301-; Betriebsrelais der Zusatzheizung -J485- (nur Modelle ohne Kältemittel-Zusatzheizung). |
| 34 | – | Nicht verwendet |
| 35 | – | Nicht verwendet |
| 36 | – | Nicht verwendet (gilt bis Mai 2006). |
| 36 | 20 | 10-poliger Stecker -T10ai- (nur für Sonderfahrzeuge, verwendet ab Juni 2006). |
| 37 | 15 | Abblendlicht rechts -M31- (Modelle ohne Zentralverriegelung) |
| 38 | 15 | Abblendlicht links -M29- (nur Modelle ohne Zentralverriegelung) |
| 38 | 10 | Hintere Leuchtstofflampe mit hoher Decke -W41- (gilt nur für Sonderfahrzeuge, die ab Juni 2006 verwendet werden);
Leuchtstoffröhre in der Mitte des Hochdachs -W42- (nur für Sonderfahrzeuge, ab Juni 2006). |
| 39 | – | Nicht verwendet |
| 40 | 20 | Steuergerät für Anhängerdetektoren -J345- |
| 41 | 20 | Anhängersteckdose -U10- |
| 42 | 15 | 12-V-Steckdose -U5- (keine 12-V-Steckdose, im Kofferraum) |
| 42 | 30 | 12-V-Steckdose -U5- (in der Nähe des Handbremshebels);
12-V-Steckdose 2 -U18- (linker Kofferraum). |
| 43 | 15 | Relais elektrische Kraftstoffpumpe 2 -J49- (BCA, BGU, BSE, BSF, BUD, BSX);
Kraftstoffpumpenrelais -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX). |
| 44 | 5 | Innenraumüberwachungssensor -G273-;
Fahrzeug-Neigungssender -G384-; Piepser -H12-; Nicht verwendet (Stand: November 2006). |
| 45 | 5 | Steuergerät für die Antennenwahl -J515- (verwendet bis Mai 2006). |
| 45 | 20 | Relais für die Scheinwerferwaschanlage -J39- (ab November 2006; nur Modelle mit Scheinwerferwaschanlage);
Scheinwerferwaschanlage -V11- (ab November 2006 .; nur Modelle mit Scheinwerferwaschanlage). |
| 45 | 30 | 10-poliger Stecker -T10ai- (nur für Sonderfahrzeuge, verwendet ab Juni 2006). |
| 46 | 7.5 | Bordnetzsteuergerät -J519- (Innenbeleuchtung) |
| 47 | 25 | Zigarettenanzünder -U1- |
| 48 | 20 | Relais für die Scheinwerferwaschanlage -J39- (bis November 2006);
Pumpe der Scheinwerferreinigungsanlage -V11- (bis November 2006). |
| 48 | 30 | Steuergerät für beheizte Vordersitze -J774- (ab November 2006; nur Modelle mit seitlicher Zusatzheizung) |
| 49 | 10 | Steuergerät der Fahrertür -J386- (nur Modelle mit Zentralverriegelung);
Steuergerät für die Beifahrertür -J387- (nur Modelle mit Zentralverriegelung). |
| 50 | 25 | Zentralsteuergerät Komfortsystem -J393- |
| 51 | 30 | Steuergerät für den beheizten Fahrersitz -J131- (bis November 2006);
Steuergerät für den beheizten Beifahrersitz -J132- (bis November 2006); Steuergerät für beheizte Vordersitze -J774-. |
| 52 | 25 | Relais für Frischluftgebläse -J13- (nur Modelle mit Zusatzheizung);
Bordseitiges Leistungssteuergerät -J519-; Beheizte Heckscheibe -Z1-. |
| 53 | – | Nicht verwendet |
| 54 | – | Nicht verwendet |
| 55 | – | Nicht verwendet |
| 56 | – | Nicht verwendet |
| 57 | 5 | Nicht verwendet (gilt bis Mai 2006);
Unfalldatenspeicher -J754- (gilt nur für Sonderfahrzeuge, gültig ab Juni 2006); 10-poliger Stecker -T10c- (ab November 2006; nur für Modelle mit elektrischer Schnittstelle). |
| 58 | 10 | Nicht verwendet (bis Mai 2006);
4-poliger Stecker -T4g- (nur für Sonderfahrzeuge, verwendet ab Juni 2006). |
| 1) Ab November 2006 | ||
Lage der Sicherungen im Sicherungshalter C -SC- (Mai 2007 – Mai 2009)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | – | Nicht verwendet |
| 3 | – | Nicht verwendet |
| 4 | – | Nicht verwendet |
| 5 | – | Nicht verwendet |
| 6 | – | Nicht verwendet |
| 7 | – | Nicht verwendet |
| 8 | – | Nicht verwendet |
| 9 | 10 | 4-poliger Stecker -T4g- (gilt nur für Sonderfahrzeuge);
10-poliger Stecker -T10c- (nur bei Modellen mit elektrischer Schnittstelle). |
| 10 | 5 | Kraftstoffpumpenrelais -J17- (BSE, BSF, BUD, BSX);
Klemme 15 Versorgungsspannungsrelais -J329- (BSE, BSF, BUD, BSX); Datenbus-Diagnose-Schnittstelle -J533-; Motorsteuergerät -J623-. |
| 11 | 5 | Steuergerät für die Einparkhilfe -J446- (nur Modelle mit Einparkhilfe) |
| 11 | 10 | 2-poliger Stecker -T2ab- (nur für Sonderfahrzeuge) |
| 12 | 5 | Taxischalter -G41- (nur Taxis);
Gespiegelter Taxischalter -G511- (ab November 2007; nur Taxis). |
| 12 | 10 | 2-poliger Stecker -T2ac- (gilt nur für Sonderfahrzeuge);
28-poliger Stecker -T28a- (gilt nur für Sonderfahrzeuge). |
| 13 | 5 | Leuchtweitenregulierer -E102-;
Motor der Leuchtweitenregulierung links -V48-; Rechter Motor für die Leuchtweitenregulierung -V49-; Schalter der Antriebsschlupfregelung -E132-; TCS- und ESP-Taste -E256-; Schalthebel -E313- (nur Modelle mit Direktantrieb); Bremslichtschalter -F-; Bremslichtrelais -J111-; ABS-Steuergerät -J104-; Anhänger-Detektor-Steuergerät -J345-; Servolenkungssteuergerät -J500- (nur Modelle mit Servolenkung); Schalthebelsensorsteuerung -J587- (nur Modelle mit Direktantrieb); Mechatronikeinheit für Doppelkupplungsgetriebe -J743- (nur Modelle mit Direktantrieb); Steuergerät für Allradantrieb -J492- (gültig ab November 2008). |
| 14 | 5 | Luftmassenmesser -G70- (BLS, BSU, BJB, BDJ, BST, BMM);
Heizelement für Kurbelgehäuseentlüftung -N79- (BSE, BSF, BUD, BLS, BSU, BJB, BSX, BMM); Rückfahrlichtschalter -F4-; Betriebsrelais der Zusatzheizung -J485- (nur bei Modellen mit Zusatzheizung); Magnetventil 1 -N80- (BSE, BSF, BUD) der Aktivkohlefilteranlage. |
| 15 | 5 | Airbag-Steuergerät -J234-;
Warnleuchte für die Deaktivierung des Beifahrerairbags -K145-. |
| 16 | 5 | Ausgangsschalter Heizung/Heizung -E16- (nur Modelle ohne Klimaanlage);
Hochdrucksensor -G65- (nur Modelle mit Klimaanlage); Ölstands- und Temperatursensor -G266- (nur bei Modellen mit flexibler Wartungsintervallanzeige); Steuergerät im Armaturenbrett eingebaut -J285-; Relais mit niedriger Wärmeleistung -J359- (nur Modelle mit PTC-Heizung (positiver Temperaturkoeffizient), ab September 2007); Relais für hohe Heizleistung -J360- (nur Modelle mit PTC-Heizung (positiver Temperaturkoeffizient), ab September 2007); Automatisch abblendende Innenspiegel -Y7- (ab November 2007); Klimaautomatik -J255- (ab Mai 2008; nur klimatisierte Modelle). |
| 17 | 7.5 | Linke Rückleuchte und Nebelschlussleuchte -M41- (Modelle ohne Zentralverriegelung);
Kontaktschalter für die Nebelschlussleuchte -F216- (nur Modelle mit Anhänger und ohne Zentralverriegelung). |
| 18 | 5 | Fernbedienung für Taxi-Alarm, Steuergerät -J601- (nur Taxi);
10-poliger Stecker -T10c- (nur bei Modellen mit elektrischer Schnittstelle). |
| 19 | 5 | 10-poliger Stecker -T10c- (nur bei Modellen mit elektrischer Schnittstelle) |
| 19 | 10 | Taxischalter -G41- (nur Taxis);
Zweiwege-Funkgerät -R8- (nur für Taxis); Gespiegeltes Taxameter -G511- (nur Taxis) (ab November 2007). |
| 20 | 10 | 10-poliger Stecker -T10c- (nur bei Modellen mit elektrischer Schnittstelle);
Nicht verwendet (verwendet bis Oktober 2008). |
| 20 | 7.5 | Bordnetzsteuergerät -J519- (Innenbeleuchtung, verwendet seit November 2008). |
| 21 | 10 | Wählhebel -E313- (nur bei Modellen mit DSG);
Wählhebel des Sensorsteuergeräts -J587- (nur bei Modellen mit DSG); Tiptronic-Schalter -F189- (nur bei Modellen mit DSG); Automatische Übertragungseinrichtung -J217-; 16 -Steckverbinder -T16- (Selbstdiagnoseanschluss); Lichtschalter -E1-; Schalter für Heizung/Heizungsausgang -E16-; Steuergerät für die Klimaanlage -J301-; Fernbedienungsempfänger für Kältemittel-Zusatzheizung -R149- (nur Modelle mit Fernbedienungsempfänger für Kältemittel-Zusatzheizung) Regen- und Lichtsensor -G397- (ab November 2007; nur Modelle mit Regen- und Lichtsensor); Klimabedienteil -J255- (ab Mai 2008 .; nur Modelle mit Klimaanlage); Lichtschalter -E1- (ab Mai 2008 😉 Steuergerät am Armaturenbrett -J285- (ab November 2008); Elektronisches Lenksäulensteuergerät -J527- (ab November 2008). |
| 22 | 10 | Nicht verwendet (bis Mai 2008);
Steuergerät für die Fahrertür -J386- (nur für Modelle mit elektrischem Fensterheber) ; Steuergerät für die Beifahrertür -J387- (nur für Modelle mit elektrischem Fensterheber). |
| 23 | 10 | Schalter für die Innenbeleuchtung (Taxis)-E115- (nur Taxis);
Taxisignalschalter -E138- (nur für Taxis); Freisprecheinrichtungstaste -E487- (nur für Taxis); 3-poliger Stecker -T3r- (nur bei Sonderfahrzeugen); 10-poliger Stecker -T10c- (ab Mai 2008; nur für Modelle mit elektrischer Schnittstelle). |
| 24 | 5 | Innenraumüberwachungssensor -G273-;
Fahrzeug-Neigungssender -G384-; Piepser -H12-. |
| 25 | – | Nicht verwendet |
| 26 | 10 | Nicht verwendet (bis Mai 2008);
2-poliger Stecker -T2ab- (gilt nur für Sonderfahrzeuge). |
| 27 | 20 | Automatikgetriebe-Steuergerät -J217-, unter der linken Vorderradverkleidung (bis Mai 2008);
Magnetkupplungsrelais für Klimaanlagen -J246- (nur für Modelle mit hydraulischer Steuerung); Multifunktionsschalter -F125- (von November 2007 bis Mai 2008). |
| 28 | 5 | Lichtschalter -E1- (Modelle mit Zentralverriegelung) |
| 28 | 20 | Nebelschlusslichtschalter -E18- (nur Modelle ohne Zentralverriegelung) |
| 29 | 15 | Heckwischermotor -V12- (nur Modelle mit Heckwischer) |
| 30 | 25 | Lichtschalter -E1- (nur Modelle ohne Zentralverriegelung);
Nicht verwendet (seit Mai 2008). |
| 31 | 5 | Ausgangsschalter Heizung/Heizung -E16- (nur Modelle ohne Klimaanlage);
Steuergerät für die Klimaanlage -J301- (nur Modelle mit Klimaanlage); Heizelement der linken Waschdüse -Z20-; Heizelement der rechten Waschdüse -Z21-. |
| 32 | 15 | Bordseitiges Leistungssteuergerät -J519- (bis Mai 2008);
Windschutzscheibenpumpe und Heckscheibenwaschanlage -V59- (ab Mai 2008). |
| 33 | 40 | Schalter für Heizung/Heizungsausgang -E16-;
Steuergerät für die Klimaanlage -J301-; Betriebsrelais der Zusatzheizung -J485- (nur Modelle mit Zusatzheizung). |
| 34 | – | Nicht verwendet |
| 35 | 10 | Nicht verwendet (bis Mai 2008);
Hintere Leuchtstoffröhre mit hoher Decke -W41- (nur für Sonderfahrzeuge); Leuchtstoffröhre in der Mitte des Hochdachs -W42- (nur für Sonderfahrzeuge). |
| 36 | 20 | 10-poliger Stecker -T10ai- (nur für Sonderfahrzeuge) |
| 36 | 25 | Lichtschalter -E1- (ab Mai 2008; nur Modelle ohne Zentralverriegelung) |
| 37 | 15 | Abblendlicht rechts -M31- (Modelle ohne Zentralverriegelung) |
| 38 | 15 | Abblendlicht links -M29- (bis November 2007 .; nur Modelle ohne Zentralverriegelung) |
| 38 | 10 | Leuchtstoffröhre an der Rückseite des Hochdachs -W41- (gilt nur für Sonderfahrzeuge);
Leuchtstoffröhre in der Mitte des Hochdachs -W42- (gilt nur für Sonderfahrzeuge). |
| 39 | 20 | Steuergerät für Anhängerdetektoren -J345-;
Nicht verwendet (November 2007 bis Mai 2008); 10-poliger Stecker -T10ai- (ab Mai 2008; gilt nur für Sonderfahrzeuge). |
| 40 | 20 | Steuergerät für Anhängerdetektoren -J345- |
| 41 | 20 | Steuergerät für Anhängerdetektoren -J345-;
Anhängersteckdose -U10- (November 2007 bis Mai 2008). |
| 42 | 15 | 12-V-Steckdose -U5- (keine 12-V-Steckdose, im Kofferraum) |
| 42 | 30 | 12-V-Steckdose -U5- (in der Nähe des Handbremshebels);
12-V-Steckdose 2 -U18- (linker Kofferraum). |
| 43 | 15 | Relais elektrische Kraftstoffpumpe 2 -J49- (BSE, BSF, BUD, BSX);
Kraftstoffpumpenrelais -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX). |
| 44 | – 40 |
Nicht verwendet;
Frischluftgebläsesteuerung -J126- (ab November 2007). |
| 45 | 20 | Relais für die Scheinwerferwaschanlage -J39- (nur Modelle mit Scheinwerferwaschanlage);
Pumpe der Scheinwerferwaschanlage -V11- (nur Modelle mit Scheinwerferwaschanlage) |
| 45 | 30 | 10-poliger Stecker -T10ai- (nur für Sonderfahrzeuge, verwendet bis August 2007). |
| 46 | 7.5 | Bordnetzsteuergerät -J519- (Innenbeleuchtung, verwendet bis Oktober 2008). |
| 46 | 15 | Hochtonhorn -H2- (verwendet seit November 2008);
Basshorn -H7- (benutzt seit November 2008) ; Basshornrelais -J413- (verwendet seit November 2008). |
| 47 | 25 | Zigarettenanzünder -U1- |
| 48 | 30 | Steuergerät für beheizte Vordersitze -J774- (nur Modelle mit seitlicher Zusatzheizung) |
| 49 | 10 30 1) |
Steuergerät der Fahrertür -J386- (nur Modelle mit Zentralverriegelung);
Steuergerät für die Beifahrertür -J387- (nur Modelle mit Zentralverriegelung). |
| 50 | 25 | Zentralsteuergerät Komfortsystem -J393- |
| 51 | 30 | 10-poliger Stecker -T10ai- (gilt nur für Sonderfahrzeuge, die ab September 2007 eingesetzt werden). |
| 52 | 25 | Relais für Frischluftgebläse -J13- (nur Modelle mit Zusatzheizung);
Bordseitiges Leistungssteuergerät -J519-; Beheizte Heckscheibe -Z1-. |
| 53 | – | Nicht verwendet |
| 54 | – | Nicht verwendet |
| 55 | – | Nicht verwendet |
| 56 | – | Nicht verwendet |
| 57 | 5 | Zweiwege-Funkschalter -E72- (nur für Spezialfahrzeuge);
Motor läuft ohne Schlüsseltaste weiter -E489- (gilt nur für Sonderfahrzeuge); Unfalldatenspeicher -J754- (gilt nur für Sonderfahrzeuge); 10-poliger Stecker -T10c- (nur bei Modellen mit elektrischer Schnittstelle). |
| 58 | 10 | 4-poliger Stecker -T4g- (nur für Sonderfahrzeuge) |
| 1) Mai 2008 | ||
Jürgen Hoffmann, 51 Jahre alt, ist ein erfahrener Spezialist im Bereich der Kfz-Elektronik. Beruflich beschäftigt er sich mit der Reparatur und Modifikation elektronischer Systeme in Fahrzeugen und verbindet seine Leidenschaft für Autos mit technischer Präzision. Außerhalb seiner Arbeit widmet sich Jürgen seinem Hobby – dem Angeln. Er schätzt die Ruhe und Stille, die ihm beim Fischen in der Natur begleiten, was für ihn der perfekte Weg ist, sich zu entspannen und vom stressigen Arbeitstag zu erholen.
