Nissan Pathfinder (1997-2004) – Sicherungskastenplan
Jahr der Herstellung: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

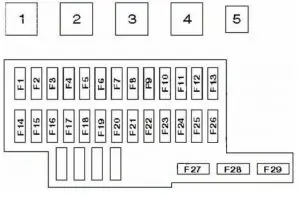

Sicherungskasten im Fahrgastraum
Befindet sich auf der rechten Seite des Handschuhfachs, hinter der Schutzabdeckung.
| Nein. | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Hauptstromkreise des Zündrelais 1 | |
| 2 | Relais für den Hilfszündkreis | |
| 3 | Relais 2 Hauptzündkreise | |
| 4 | Fensterheber-Relais | |
| 5 | Thermische Sicherung (Zentralverriegelung) | |
| F1 | 20A | Heckscheibenentfeuchter |
| F2 | 10 A | Anti-Blockier-Bremssystem (ABS);
Bremslichter. |
| F3 | 10 A | Lampen für die Innenbeleuchtung;
Nebelscheinwerfer. |
| F4 | – | – |
| F5 | 10 A | Licht- und Alarmschalter |
| F6 | 10 A | Klimatisierung;
Anti-Diebstahl-System; Audio-Antenne; Automatisches Getriebesteuerungssystem; Uhr; Diagnosestecker; Wegfahrsperre; Armaturenbrett; Zentralverriegelung mit Fernsteuerung; Auto-Geschwindigkeitssensor. |
| F7 | 10 A | Audioanlage;
Audio-Antenne. |
| F8 | 10 A | Sitzwärmer |
| F9 | – | – |
| F10 | 10 A | Licht- und Alarmschalter |
| F11 | 10 A | SRS-System (Airbag);
Automatisches Übertragungssystem; Ladesystem; Tagfahrlicht; Fehler im Glühkerzenmotor-Management-System; Wegfahrsperre; Armaturenbrett; Zähler und Indikatoren; Rückfahrscheinwerfer; Auto-Geschwindigkeitssensor; Richtungsanzeiger. |
| F12 | 10 A | ABS-System;
Akustisches Warnsignal/Buzzer; Automatisches Getriebe; Diagnosestecker; Tagfahrlicht; Scheinwerfer für Abblendlicht; Scheinwerfer mit Fernlicht; Elektrische Fensterheber; Schalter für die Motorheizung; Seitenspiegelheizung; Entfroster für die Heckscheibe; Fernbedienungssystem mit Zentralverriegelung. |
| F13 | 10 A | Zusätzliches Leerlaufregelventil (einige Modelle);
Klimatisierung; Relais für den Kühllüfter. |
| F14 | – | – |
| F15 | 15A | Heizung/Klimaanlage |
| F 16 | 15A | Heizung/Klimaanlage |
| F17 | 15A | Feuerzeug |
| F18 | 20A | Scheinwerferwaschanlagen |
| F19 | 10 A | Beheizte Seitenspiegelheizung |
| F20 | 10 A | Tagfahrlicht;
Elektronisches Motorsteuergerät (Startsignal). |
| F21 | 10 A | Motorsteuerung;
Wegfahrsperre. |
| F22 | 15A | Motorsteuerung;
Kraftstoffpumpenrelais. |
| F23 | 15A | Motormanagement-System (ZD30) |
| F24 | 10 A | Airbag |
| F25 | 10 A | Motormanagement |
| F26 | 20A | Scheibenwischer und Scheibenwaschanlage |
| F27 | 10 A | Akustische Warnung / Summer;
Scheinwerferkorrektor, vorne / hinten (links); Linke Nummernschildbeleuchtung; Beleuchtung schalten. |
| F28 | 10 A | Abmessungen vorne/hinten (rechts);
Nummernschildbeleuchtung rechts. |
| F29 | – | – |
Sicherungstafel im Motorraum
Die Sicherungstafel befindet sich im Motorraum (rechte Seite).
| Nein. | Ampere [A] | Beschreibung |
|---|---|---|
| FA | 80A / 100A | Batterie-Stromverteilung (80A-Benzin, 100A-Diesel) |
| FB | 60A / 80A | Glühkerzen (60A-YD, 80A-ohne YD-Motor) |
| FC | 40A | Zentralverriegelung;
Elektrische Fensterheber. |
| FD | 30A | Motor des Kühlgebläses |
| FE | – | – |
| FF | 40A | Zündungsschalter |
| FG | 30A | Anti-Blockier-Bremssystem (ABS) |
| FH | 30A | Anti-Blockier-Bremssystem (ABS) |
| FI | 30A | Kombischalter, Tagfahrlicht |
| F31 | 10 A | Ladesystem |
| F32 | 10 A | Horn |
| F33 | 10 A | Motormanagementsystem;
Wegfahrsperre (Benzin). |
| F34 | – | – |
| F35 | 10 A | Motormanagementsystem (Diesel) |
| F36 | 20A | Motormanagementsystem;
Wegfahrsperre (Diesel). |
| F37 | 15A | Kombischalter;
Tagfahrlicht; Abblend-/Fahrlicht; Scheinwerfer; Nebelleuchte(n). |
| F38 | 15A | Kombischalter;
Tagfahrlicht; Abblend-/Fahrlicht; Scheinwerfer. |
| F39 | 10 A | Beschallungsanlage |
| F40 | 15A | Nebelscheinwerfer (einige Modelle) |
| Relais | ||
| 1 | Relais für Kühlgebläse | |
| 2 | Relais für die Magnetkupplung des Klimakompressors | |
| 3 | Hupenrelais | |
| 4 | Startverriegelung des Relais („P“ / „N“) | |
| 5 | Motormanagement-Relais | |
