Mitsubishi Galant IX (2004-2012) – Sicherungskasten

Mitsubishi Galant IX (2004-2012) – Sicherungskasten

Sicherungspläne und Relaiskästen – Mitsubishi Galant IX

Gilt für Fahrzeuge, die im Laufe der Jahre hergestellt wurden:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 i 2012.

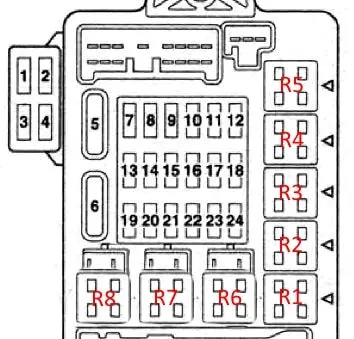

Sicherungskasten im Fahrgastraum

Befindet sich an der Kante des Armaturenbretts hinter der Schutzabdeckung.

Mitsubishi Galant IX (2004-2012) - Sicherungskasten.


Beschreibung

1 Reservierung
2 Reservierung
3 Audio-Verstärker 30A
4 20A Dachluke Montage
5 30A Beheizte Heckscheibe, Anti-Interferenz-Kondensator
6 30A Heizungslüftermotor
7 Reservierung
8 Reservierung
9 15A Stecker für den Anschluss von zusätzlichem elektrischem Zubehör
10 15A Diagnosesteckdose, Zentralverriegelung, ETACS-Steuergerät
11 ETACS-Steuergerät
12 Reservierung
13 7,5 A Elektrochromer Rückspiegel;
14 7,5A Elektrische Antriebe für Seitenspiegel
15 Reservierung
16 Feuerzeug 15A
17 7,5A Kraftstoffpumpenrelais; Steuergerät für Motor und Automatikgetriebe,
18 Reservierung
19 7,5A Heizungen für Seitenspiegel
20 7,5 A Relais
21 Reservierung
22 7.5A Hintere Kombileuchten, automatische Getriebesteuerung
23 Multifunktionsanzeige 7,5 A, Lenksäulenschalter, Steuergeräte (ABS, ETACS, SRS)
24 10A-Zündspule

Relais

  1. Kraftstoffpumpenrelais (1)
  2. Steckdosenrelais für den Anschluss von Zusatzgeräten
  3. Kraftstoffpumpenrelais (2)
  4. Relais für Vordersitzheizung
  5. Relais für Nebelschlussleuchte
  6. Relais für elektrische Fensterheber
  7. Relais für Heizungslüftermotor
  8. Relais für beheizte Heckscheibe
LESEN  Mitsubishi Colt (Z30) (2005-2012) - Sicherungskasten

Sicherungen und Relaiskästen im Motorraum

Befindet sich auf der linken Seite des Motorraums, neben der Batterie.

Mitsubishi Galant IX (2004-2012) - Sicherungskasten.

Beschreibung

1 80A Batterie
2 Motor des Kühlgebläses 30/50A
3 ABS-System 60A
4 40A Stromkreis für die Zündsperre
5 Elektrisches Fenster 30A
6 15A Nebellampen
7 15A / 20A Beheizte Sitze
8 Summer 20A
9 20A Motormanagement-System
10 Elektromagnetische 10A-Kupplung für Klimakompressor
11 15A Bremslichter
12 10A Nebelschlussleuchten
13 7,5 A Generator
14 Alarm 10A
15 20A Elektronisches Getriebesteuergerät
16 10A Fernlicht, rechter Scheinwerfer
17 10A Scheinwerfer für Fernlicht links
18 10A Abblendlicht, Scheinwerfer rechts
19 10A Abblendlicht linker Scheinwerfer
20 7,5A Abmessungen von rechts
21 7,5A Abmessungen, links
22 10A Innenleuchten
23 Audioanlage 10A
24 15A Kraftstoffpumpe
25 30A Glasreiniger

Relais

  1. Licht-Nebel-Relais
  2. Windschutzscheibenheizungs-Relais
  3. Power-Link-Relais-Zubehör
  4. Hupenrelais
  5. Nebelscheinwerfer-Relais
  6. Motorrelais des Kühlgebläses
LESEN  Mitsubishi ASX (2010-...) - Sicherungskasten

Relaiskasten

Mitsubishi Galant IX (2004-2012) - Sicherungskasten

Beschreibung

  1. Relais für elektromagnetische Kupplung des Klimakompressors
  2. Motorsteuerungsrelais
  3. Elektronisches Steuergerät für Relaisgetriebe
  4. Zündungsrelais
  5. Gaspedal-Steuergerät-Relais
  6. Reserve
  7. Reservierung

Hauptsicherung

Die Hauptsicherung, in Form eines Hochleistungssicherungsanschlusses, befindet sich am Pluspol der Batterie.
