Sicherungsschaltpläne und Relaiskästen – Mitsubishi 380, 380LS, 380LX, 380VRX, 380GT
Gilt für Fahrzeuge, die im Laufe der Jahre hergestellt wurden:
2005, 2006, 2007, 2008.

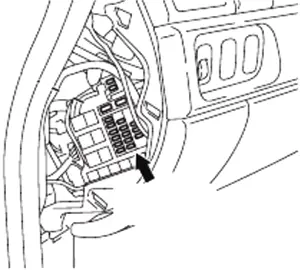

Sicherungskasten im Armaturenbrett
Schaltplan Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30 | Heckscheibenentfeuchter |
| 2 | 30 | Gebläsemotor und Heizung |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Steckdose für Zubehör |
| 6 | 15 | Datenverbindungsstecker, ETACS-EC |
| 7 | 15 | ETACS-ECU |
| 8 | – | – |
| 9 | 7,5 | Installiert auf dem Dach |
| 10 | 7,5 | Ferngesteuerter Spiegel |
| 11 | – | – |
| 12 | – | – |
| 13 | 7,5 | Kraftstoffpumpenrelais, Motor-ECU |
| 14 | 20 | Reinigungsmittel |
| 15 | 7,5 | Ferngesteuerter Spiegel |
| 16 | 7,5 | Klimakompressor-Kupplungsrelais, Klima-ECU, Gebläserelais, Kondensatorgebläsemotor, Gebläsesteuerungsrelais, Front-ECU, Außenluftklappe/Innenraum-Steuermotor, Heckscheibenentfrosterrelais |
| 17 | – | – |
| 18 | 7,5 | A/T-Steuerrelais, Eingangswellen-Drehzahlsensor, Ausgangswellen-Drehzahlsensor, Motor-ECU, hintere Kombileuchte, SRS-ECU |
| 19 | 7,5 | ABS-ECU, ABS/TCL-ECU, Säulenschalter, Kombiinstrument, ETACS-ECU, Multizentrische Anzeige, SRS-ECU |
| 20 | 10 | Zündspule |
| 21 | – | – |
| 22 | – | – |
| 23 | 10 | Einbau des Schiebedachs |
| 24 | – | – |
| R1 | – | |
| R2 | – | |
| R3 | Kraftstoffpumpe №2 | |
| R4 | Steckdose für Zubehör | |
| R5 | Kraftstoffpumpe №1 | |
| R6 | Lieferung von Fenstern | |
| R7 | Gebläse | |
| R8 | Heckscheibenentfeuchter | |
Sicherungskästen im Motorraum
A – Sicherungskasten;
B – Sicherungsschalter (Pluspol der Batterie).
Schema des Sicherungskastens
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 60 | Sicherung (Fahrgastraum): „5“, „6“, „9“, „10“ |
| 2 | 50 | Kühlerlüftermotor |
| 3 | 30 | ABS-ECU und ABS/TCL-ECU (Motorleistung) |
| 4 | 40 | Zündschalter |
| 5 | 40 | Motor zum Anheben der Windschutzscheibe, Sitzeinheit, Hauptschalter für die Windschutzscheibe, Motor zum Anheben der Heckscheibe, Sicherung (Fahrgastraum): „3“, „4“ |
| 6 | 15 | Nebelscheinwerfer und Nebelscheinwerferrelais |
| 7 | 20 | – |
| 8 | 15 | Hupe (hoch), Hupe (niedrig) und Hupenrelais |
| 9 | 20 | Kurbelwellenpositionssensor, Kurbelwellenpositionssensor, Motorölsteuerventil, Dampfentnahmesolenoid, Dampfentlüftungssolenoid, beheizter Sauerstoffsensor, ETACS-ECU, Einspritzdüse, Luftmassenmesser, MPI-Relais, Motor-ECU, A/T-ECU, Drosselklappenstellglied Motorrelais, Lüftersteuerrelais |
| 10 | 10 | A/C-Kompressoreinheit, A/C-ECU |
| 11 | 15 | ABS-ECU, ABS/TCL-ECU, hoch montierte Bremsleuchte, Motor-ECU, hintere Kombinationsleuchte |
| 12 | – | – |
| 13 | 7,5 | Lichtmaschine |
| 14 | 10 | ETACS-ECU, Warnleuchten |
| 15 | 20 | A/T Getriebesteuerungs-Magnetventil, Motor-ECU |
| 16 | 15 | Scheinwerfer (Fernlicht) |
| 17 | 15 | Scheinwerfer links (Fernlicht) |
| 18 | 10 | Scheinwerfer (Abblendlicht) |
| 19 | 10 | Scheinwerfer links (Abblendlicht) |
| 20 | 7,5 | A/C-ECU, A/T-Schalter Positionsleuchte, Kombiinstrument, Nebelscheinwerferschalter, Scheinwerfer (rechts), Handschuhfachleuchte, Warnblinkschalter, Multicenter-Display, Radio, CD-Player, Heckleuchte (rechts), Rheostat, TCL-Schalter |
| 21 | 7,5 | Scheinwerfer (links), Nummernschildbeleuchtung, Heckleuchte (links) |
| 22 | 15 | A/C-ECU, Säulenschalter, Kombiinstrument, ETACS-ECU, Front-ECU, Schlüsselerinnerungsschalter, Multi-Center-Display, Radio, CD-Player, Kosmetikspiegelbeleuchtung |
| 23 | 10 | A/C-ECU, Steckdosenrelais-Zubehör, ETACS-ECU, Mehrpunktanzeige, Radio, CD-Player |
| 24 | 15 | Kraftstoffpumpenmodul |
| 25 | 30 | Front-ECU, Wischermotor |
| 27 | 120 | Positiver Batteriepol: Batterie, Anlassersystem, vorderes Steuergerät, Sicherung (Hauptmotorraumbox) Nr.: „1“, „2“, „3“, „4“, „5“, „6“, „7“, „8“, „9“, „10“, „11“, „12“, „13“, „14“, „15“, „22“, „24“, „26“ |
| R8 | Nebelscheinwerfer | |
| R9 | Horn | |
| R10 | – | |
| R11 | – | |
| R12 | – | |
| R13 | Lüftersteuerung | |
| R14 | Front-ECU | |
Rückübertragungsbox
| Nummer | Kurier |
|---|---|
| R10 | – |
| R11 | – |
| R12 | – |
| R13 | – |
| R14 | A/T-Steuerung |
| R15 | IPM-Kontrolle |
| R16 | Kupplung des Klimakompressors |
ABS-Sicherungsanschluss
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 26 | 20 | Antiblockiersystem (Magnetventil) |
