Sicherungsplan und Relaiskasten – Dodge Durango
Gilt für Neufahrzeuge der letzten Jahre:
2016, 2017, 2018.

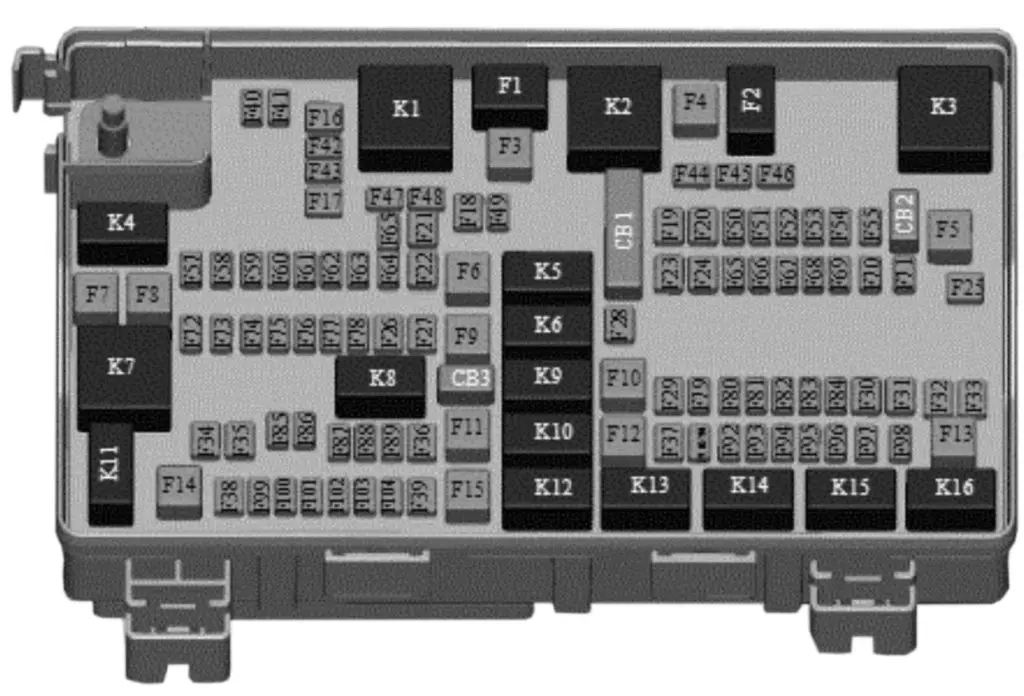

Energieverteilungszentrum
Die Bezeichnung jeder Sicherung und jedes Bauteils kann auf dem Innendeckel eingeprägt sein, andernfalls ist die Hohlraumnummer jeder Sicherung auf dem Innendeckel eingeprägt.
Aussparung | Patronensicherung | Mikro-Sicherung | Beschreibung |
---|---|---|---|
F03 | 60 A gelb | – | Kühlerlüfter |
F05 | 40 A grün | – | Luftfederungskompressor – falls vorhanden |
F06 | 40 A grün | – | Antiblockiersystem/elektronische Stabilitätskontrolle |
F07 | 30 Ampere Rosa | – | Anlasser-Magnetspule |
F09 | 30 Ampere Rosa | – | Dieselheizung (nur Dieselmotor)/Bremsunterdruckpumpe |
F10 | 40 A grün | – | Karosserie-/Außenbeleuchtungssteuerung #2 |
F11 | 30 Ampere Rosa | – | Elektrische Bremse zum Ziehen eines Anhängers – je nach Ausstattung |
F12 | 40 A grün | – | Body Controller #3 / Leistungsverriegelungen |
F13 | 40 A grün | – | Lüftermotor vorne |
F14 | 40 A grün | – | Karosseriesteuerung #4 / Außenbeleuchtung #1 |
F17 | 30 Ampere Rosa | – | Scheinwerferwaschanlagen – falls vorhanden |
F19 | 20 A blau | – | Kopfstützenmagnetventil – falls vorhanden |
F20 | 30 Ampere Rosa | – | Beifahrertürmodul |
F22 | 20 A blau | – | Motorsteuerungsmodul |
F23 | 30 Ampere Rosa | – | Innenbeleuchtung #1 |
F24 | 30 Ampere Rosa | – | Modul für die Fahrertür |
F25 | 30 Ampere Rosa | – | Frontscheibenwischer |
F26 | 30 Ampere Rosa | – | Antiblockiersystem/Stabilitätskontrollmodul/Ventile |
F28 | 20 A blau | – | Anhänger-Rückfahrscheinwerfer – falls vorhanden |
F29 | 20 A blau | – | Standlicht für das Ziehen eines Anhängers – falls vorhanden |
F30 | 30 Ampere Rosa | – | Steckdose für Anhängerkupplung – falls vorhanden |
F32 | 30 Ampere Rosa | – | Modul zur Steuerung des Antriebsstrangs |
F34 | 30 Ampere Rosa | – | Gleitende Differenzialsteuerung |
F35 | 30 Ampere Rosa | – | Dach zum Öffnen – falls vorhanden |
F36 | 30 Ampere Rosa | – | Heckscheibenentfroster |
F37 | 25 Zu reinigen | – | Hinterer Gebläsemotor – falls vorhanden |
F38 | 30 Ampere Rosa | – | 115 V AC Wechselrichter – falls vorhanden |
F39 | 30 Ampere Rosa | – | Elektrische Heckklappe – falls vorhanden |
F40 | – | 10 A rot | Tagfahrlicht/Leuchtweitenregulierung |
F42 | – | 20 A gelb | Horn |
F44 | – | 10 A rot | Diagnostischer Anschluss |
F49 | – | 10 A rot | Integrierte Zentralbatterie/Klimakontrolle |
F50 | – | 20 A gelb | Luftfederungs-Steuermodul – falls vorhanden |
F51 | – | 15 A blau | Zündknotenmodul / schlüssellose Zündung / Lenksäulensperre |
F52 | – | 5 A Tan | Batterie-Sensor |
F53 | – | 20 A gelb | Anhängerzug – linke Abbiege-/Bremsleuchten – falls vorhanden |
F56 | – | 15 A blau | Zusätzlicher Inhalt (nur Dieselmotor) |
F57 | – | 20 A gelb | NOx-Sensor |
F58 | – | 15 A blau | HID-Scheinwerfer links – falls vorhanden |
F59 | – | 10 A rot | Reinigungspumpe (nur Dieselmotor) |
F60 | – | 15 A blau | Getriebesteuerungsmodul |
F61 | – | 10 A rot | Getriebesteuerungsmodul/ PM-Sensor (nur Dieselmotor) |
F62 | – | 10 A rot | Kupplung A/C |
F63 | – | 20 A gelb | Zündspulen (Gas), Harnstoffheizung (Diesel) |
F64 | – | 25 Zu reinigen | Einspritzdüsen/Antriebsstrang |
F66 | – | 10 A rot | Schalter Schiebedach / Beifahrerfenster / Regensensor |
F67 | – | 15 A blau | CD/DVD/Bluetooth-Freisprecheinrichtung – falls vorhanden |
F68 | – | 20 A gelb | Heckwischermotor |
F69 | – | 15 A blau | Lichtkanal – falls vorhanden |
F70 | – | 20 A gelb | Motor der Kraftstoffpumpe |
F71 | – | 30 A grün | Klangverstärker |
F72 | – | 10 A rot | PCM (falls vorhanden) |
F73 | – | 15 A blau | Rechte Leuchte HID – falls vorhanden |
F75 | – | 10 A rot | Dual Batt Control (falls vorhanden) |
F76 | – | 10 A rot | Stabilitätskontrollsystem ABS/elektronisch |
F77 | – | 10 A rot | Antriebsstrang-Steuergerät/Vorderachsentkopplungsmodul |
F78 | – | 10 A rot | Motorsteuerungsmodul / elektrische Servolenkung |
F80 | – | 10 A rot | Universal-Garagentoröffner / Kompass / Einbruchalarm-Modul |
F81 | – | 20 A gelb | Anhängerzug rechts Abbiege-/Bremsleuchten |
F82 | – | 10 A rot | Steuermodul für die Lenksäule / Tempomat / DTV |
F83 | – | 10 A rot | Kraftstofftür |
F84 | – | 15 A blau | Instrumentenbank/Cluster austauschen |
F85 | – | 10 A rot | Airbag-Modul |
F86 | – | 10 A rot | Airbag-Modul |
F87 | – | 10 A rot | Luftfederung – je nach Ausstattung / Anhängerzug / Lenksäulensteuergerät |
F88 | – | 15 A blau | Cluster-Dashboard |
F90/F91 | – | 20 A gelb | Steckdose (Rücksitze) wählbar |
F92 | – | 10 A rot | Beleuchtung der hinteren Konsole – falls vorhanden |
F93 | – | 20 A gelb | Feuerzeug |
F94 | – | 10 A rot | Getriebe / Schaltmodul |
F95 | – | 10 A rot | Rückfahrkamera / ParkSense |
F96 | – | 10 A rot | Schalter für die Rücksitzheizung / Blitzladegerät – falls vorhanden |
F97 | – | 20 A gelb | Beheizte Rücksitze und beheiztes Lenkrad – je nach Ausstattung |
F98 | – | 20 A gelb | Beheizte Vordersitze – falls vorhanden |
F99 | – | 10 A rot | Klimatisierung / Fahrerassistenzsysteme / DSRC-Modul |
F100 | – | 10 A rot | Aktive Dämpfung – falls vorhanden |
F101 | – | 15 A blau | Elektrochromatische Spiegel/intelligentes Fahrlicht – falls vorhanden |
F103 | – | 10 A rot | Kabinenheizung (nur Dieselmotor)/Heizung, Lüftung und Klimatisierung |
F104 | – | 20 A gelb | Steckdosen (Armaturenbrett/Mittelkonsole) |
