Sicherungsschaltpläne und Relaiskästen – Porsche 944
Gilt für Fahrzeuge, die im Laufe der Jahre hergestellt wurden:
1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

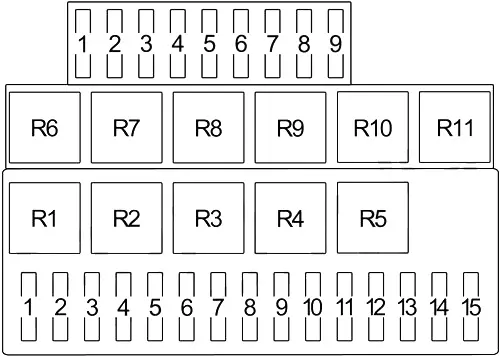

Typ 1
| Nummer | Ampere [A] | Beschreibung |
| 1 | 8 | Abblendlicht (links) |
| 2 | 8 | Abblendlicht (rechts) |
| 3 | 8 | Ampeln (links) |
| 4 | 8 | Ampeln (rechts) |
| 5 | 16 | Zusätzliches Fahrlicht |
| 6 | 8 | Bremslichter, Warnblinkanlage, versteckter Scheinwerfermotor |
| 7 | 8 | Uhr, Innenbeleuchtung, Zigarettenanzünder, Radio, Kofferraumbeleuchtung |
| 8 | 8 | Blinker, Bremswarnleuchte |
| 8 | Ampeln | |
| 9 | 8 | Rückfahrscheinwerfer, Heckscheibenwischer, Außenspiegelmotor, Blinker |
| 10 | 16 | Frischluftgebläse |
| 16 | Steuerkabel für Außenspiegelheizung und Heckscheibenentfroster | |
| 11 | 8 | Scheibenwischer, Scheibenwaschpumpe |
| 12 | 8 | Kennzeichenbeleuchtung, Kofferraumbeleuchtung, Aschenbecherbeleuchtung, Instrumenten- und Schalterbeleuchtung, Handschuhfachbeleuchtung |
| 13 | 8 | Seitenmarkierung (rechts) |
| 14 | 8 | Seitenmarkierungsleuchte (links), Motorraumleuchte |
| 15 | 16 | Nebelscheinwerfer |
| 8 | Nebelscheinwerfer | |
| 1 | 8 | Einziehbare Scheinwerfer |
| 16 | Versteckter Scheinwerfermotor | |
| 8 | Horn | |
| 2 | 16 | Kraftstoffpumpe, Zusatzluftventil, Steuerdruckregler, Frequenzventil (Sauerstoffsensor) |
| 3 | 16 | Kühlerlüfter, Antenne |
| 16 | Lüftermotor | |
| 4 | 25 | Heckscheibenentfeuchter |
| 5 | 16 | Klimakondensator-Lüfter |
| 6 | 25 | Klimakompressor, Frischluftgebläse |
| 7 | 8 | Nebelschlussleuchte |
| 8 | 25 | Leistung des Fensters |
| 16 | Leistung des Fensters | |
| 9 | 25 | Hubdach, Heckklappenentriegelungsmotor |
| 25 | Lüfter, Heckklappenentriegelungsmotor | |
| Relais | ||
| R1 | Brücke (Term. 56 – 56b) | |
| Scheinwerfer und Abblendlicht | ||
| R2 | Zusätzliches Fahrlicht | |
| R3 | Horn | |
| Gebläse | ||
| R4 | Intervall-Scheibenwischer | |
| R5 | Blinker/Notblinker | |
| R6 | Kühlgebläse | |
| Horn | ||
| R7 | Kraftstoffpumpe | |
| Scheinwerfer-Waschanlage | ||
| R8 | Klimatisierungssystem (Gebläse) | |
| Nebelscheinwerfer | ||
| R9 | Scheinwerfer-Waschanlage | |
| R10 | Warnzeit mit Gong (USA) | |
| Kontrolle der Katalysatorüberwachung (Japan) | ||
| Sicherheitsgurt-Warnung | ||
| R11 | Heckscheibe und Sicherheitsgurte | |
Bei klimatisierten Modellen befinden sich zwei zusätzliche Relais unter dem Armaturenbrett neben der Mittelkonsole.
| Nummer | Kurier |
| 1 | Gebläse |
| 2 | Klimatisierung |
| Nummer | Kurier |
| 1 | Radio |
| 2 | Lieferung von Fenstern |
Typ 2
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Erhöhtes Dach, Schrägheckversion |
| 2 | 25 | Motor des Scheinwerfers |
| 3 | 15 | Horn |
| 4 | 30 | Lieferung von Fenstern |
| 5 | 15 | Nebelscheinwerfer |
| 6 | 30 | Einstellung des Sitzes |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | 25 | Kühlgebläse #2 |
| 11 | 15 | Zigarettenanzünder, Fließheck-Edition, Uhr, Tankanzeige, Handschuhfach-Innenbeleuchtung |
| 12 | – | – |
| 13 | 30 | Hintere Entfoggerscheibe, beheizte Spiegel |
| 14 | 30 | Fan |
| 15 | 25 | Kühlgebläse #2 |
| 16 | 15 | Scheinwerfermotor |
| 17 | 7,5 | Heizung, Klimakompressor-Kupplung |
| 18 | 7,5 | Instrumente, Dachsteuerung, Hall-Empfänger, Gong |
| 19 | 15 | Bremslicht, Tempomat |
| 20 | 7,5 | Ampeln (links) |
| 21 | 7,5 | Ampeln (rechts) |
| 22 | 7,5 | Leichter Übergang (links) |
| 23 | 7,5 | Lichterübergang (rechts) |
| 24 | 30 | Scheibenwischer, beheizte Wischerdüsen, Windschutzscheibe und Scheinwerfer, Wascherpumpe |
| 25 | 25 | Sitzheizung |
| 26 | – | – |
| 27 | – | – |
| 28 | 25 | Rückfahrscheinwerfer |
| 29 | – | – |
| 30 | 7,5 | Blinker hinten links und Seitenlicht |
| 31 | 7,5 | Linksabbiegesignal |
| 32 | 7,5 | Blinker rechts |
| 33 | 7,5 | Rechter Blinker und Standlicht |
| 34 | 15 | Kraftstoffpumpe, Sauerstoffsensor |
| 35 | – | – |
| 36 | 7,5 | Radio |
| 37 | 7,5 | Motor des Scheinwerfers |
| 38 | 7,5 | Instrumentenbeleuchtung |
| 39 | 7,5 | Radio |
| 40 | 7,5 | Standlicht links und Nummernschildbeleuchtung rechts |
| 41 | 7,5 | Standlicht rechts und links, Motorraumbeleuchtung |
| Relais | ||
| A | A/C-Kompressor | |
| B | Unterstützung für das Dach | |
| C | – | |
| D | – | |
| E | – | |
| F | – | |
| G | Nebelscheinwerfer | |
| H | Nebelscheinwerfer | |
| I | – | |
| J | Fixiermittel X | |
| K | Scheinwerfer-Reinigungssystem | |
| L | Gong, Katalysator | |
| M | Brücken | |
| N | Elektrisches Fenster | |
| O | Buzzer | |
| P | Intermittierende Scheibenwischer | |
| Q | Kühlgebläse | |
| R | Fan | |
| S | Fixiermittel 15 | |
| T | Heckscheibe und Sicherungsprüfbuchse | |
| U | Lichthupe einschalten | |
| V | DME | |
